Триггеры. это элементарная ячейка памяти на 1бит это совокупность логических элементов, решающая задачу фиксации на достаточно длительное время значений


  1. это элементарная ячейка памяти на 1бит
  2. это совокупность логических элементов, решающая задачу фиксации на достаточно длительное время значений подаваемых на вход, т.е. защёлкивание этой величины.
  3. это основа большого количества функциональных устройств, составляющих основу электроники.

S R
нач. момент 0

Из всего этого, данная схема является образцом RS триггера. Данный триггер не защищён от непредсказуемой ситуации.

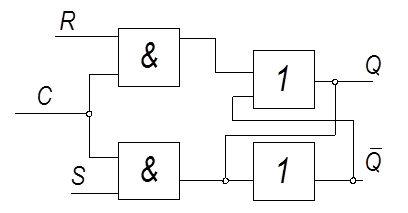

Т.е. не требуется никаких дополнительных сигналов разрешения (синхронизация для опрокидывания или защёлкивания триггера). Синхронные RS триггера, в которых помимо входов RS, присутствует вход синхронизации С.

Входы R и S будут действительными только при наличии сигнала разрешения С.

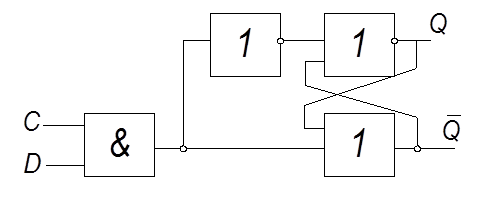

Если С = 0, то R и S не влияет на поведение триггера. Если синхронный RS триггер преобразовать в триггер с отсутствием неопределённости, то мы получим так называемый D триггер.

D триггер отличается тем, что он имеет только один информационный вход и сигнал синхронизации С. При наличии разрешения С = 1 значение D передаётся на выход Q. Триггер защёлкивается путём снятия разрешения С. На базе D триггера выполняется целый ряд иных по значению электронных компонентов: буферный регистр, преобразователи параллельного хода в последовательный и наоборот. D триггеры наиболее распространены и получили обозначение ТМ:




155ТМ2

155ТМ7

155ТМ8
