Интегральный дешифратор 38

Если в системах управления используется больше, чем 8 портов, то возможно использование микросхемы ИД3, дешифратор 416 сигналы разрешения идентичны ИД7.

В последнее время появилась тенденция использования в качестве дешифраторов ранее не использовавшихся для этой цели микросхем ПЗУ (постоянно запоминающее устройство). Это связано с тем, что упростилась процедура их программирования за счёт использования программаторов, управляемых от ЭВМ. Наиболее распространенной микросхемой дешифратора из класса ПЗУ является К556РТ4.

Микросхема имеет 8 битную шину данных и следовательно рассчитана на 256 единиц информации. Т.к. выходная шина микросхемы четырёх битная, то под единицей понимается – тетрада.

Для нужд ПЗУ микросхема используется следующим образом: на шину данных подаются биты шины адреса в количестве 8 штук, все назначимые комбинации адреса очевидно будут соответствовать единичным значениям, т.е. высокий уровень.

Для значимых комбинаций на соответствующих выходах должен быть запрограммирован 0, т.е. низкий уровень. В данной схеме можно подключить четыре устройства.

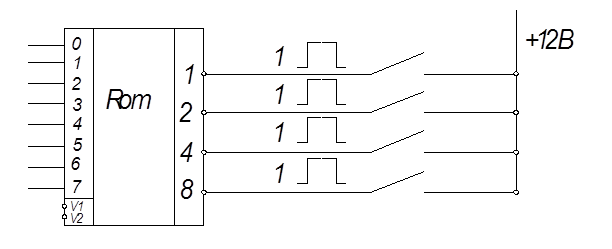

Данная микросхема программируется следующим образом: шина должна подключается к счётчику, а точнее к 2 последовательно соединённых счётчикам. На вход 1 подаются импульсы в количестве 256 штук. На выходах счётчиков формируются различные комбинации единиц и нулей. Счётчики должны быть двоичные.

Выходы подключаются к источнику напряжения 12В каждый через свой ключ. Если на выходе должен быть сформированы единицы, то контакт замыкается, и соответствующие перемычки в микросхеме пережигаются. Не прожженные выходы соответствуют нулевым значениям сигнала.

Если микросхемы используются для выбора четырёх устройств, то из 256 комбинаций на выходе 252 единицы являются холостыми и, или соответствуют все единицы на выходе. Для правильной работы микросхемы выхода V1, V2 должны быть низкими.

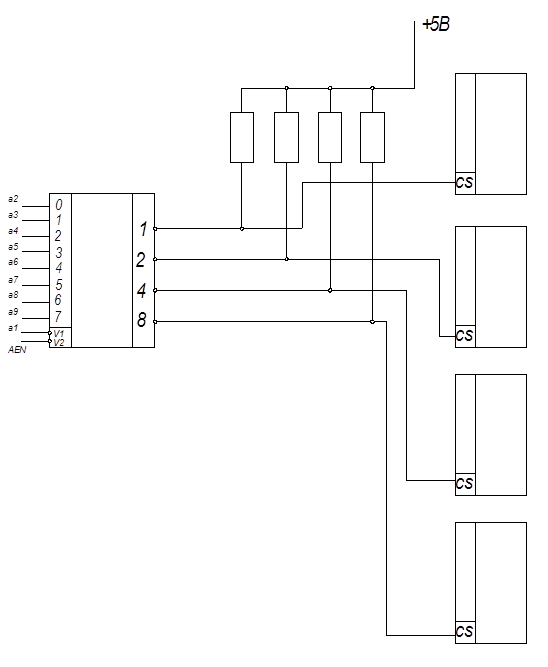

Пример дешифратора для данной микросхемы
