Применение микросхемы К580ВВ55 в информационных системах

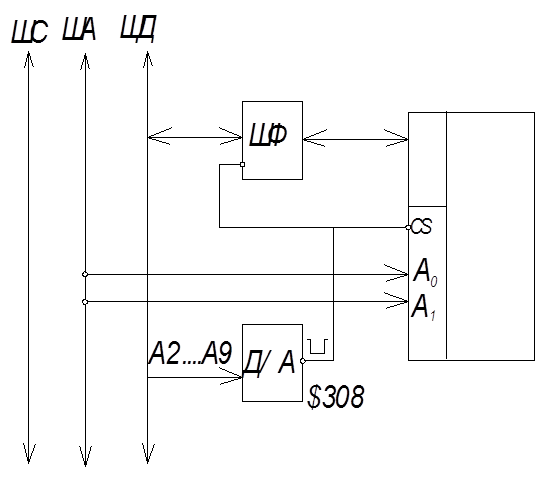

Адресное пространство микросхемы К580ВВ55

Адресное пространство включает 4 адреса на которые настраивается дешифратор

Задача:

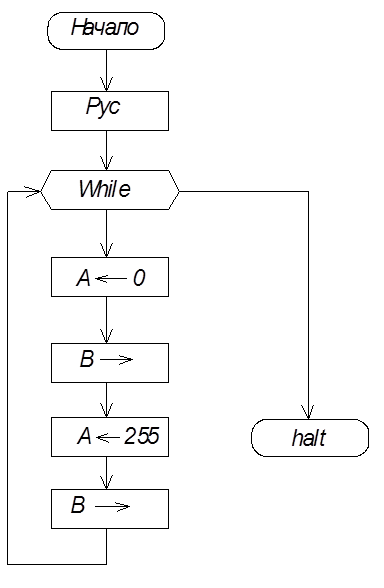

Настроить микросхему на само тест.

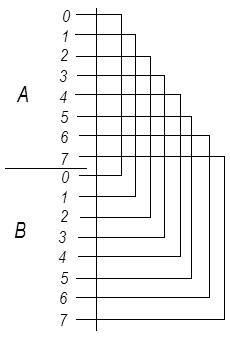

Информация посылается в порт А по всем 8 битам и принять её через порт В.

Применение данной информационной системы оправдано тогда, когда используется более чем один объект для управления и анализа. Типичным примером такой пары объектов широко распространённых в системах автоматического управления и регулирования является ЦАП и АЦП.

ЦАП – цифро-аналоговые преобразователи.

Назначение ЦАП – это преобразование двоичных кодов, формируемых процессором в аналоговое выходное напряжение. Потребителем ЦАП являются регулируемые электроприводы.

Существуют две разновидности ЦАП:

  1. На резисторной матрице.
  2. резисторной матрице R – 2R

Классический ЦАП

- резисторная матрица сопротивления подобраны

Дискретные ключи

как правило транзисторы

Количество транзисторов определяется разрядностью шины данных р. ЦАП бывает различной

ОУ – операционный усилитель

140УД6 мА741

- сопротивление обратной связи

- опорное напряжение от источника питания 10. 24 В

Суммарной ток поступает на ОУ и преобразуется в эквивалентное напряжение, величина которого зависит от количества и номера открытых ключей.

К – это состояние битов подаваемых на ЦАП.

Задача: Пусть разрядность ЦАП = 4, опорное = 10В, состояние битов 1100. Определить .

- старший бит

Основным недостатком ЦАПа на резисторной матрице является необходимость обеспечения широкой номенклатуры резисторов, причём весьма высокой точности. Обеспечить точность в пределах одного процента сопротивлений в пределах 1??? очень сложно, поэтому подобные конструкции ЦАП имеют уникальный х-р, т.е. требуют индивидуальной подгонки.

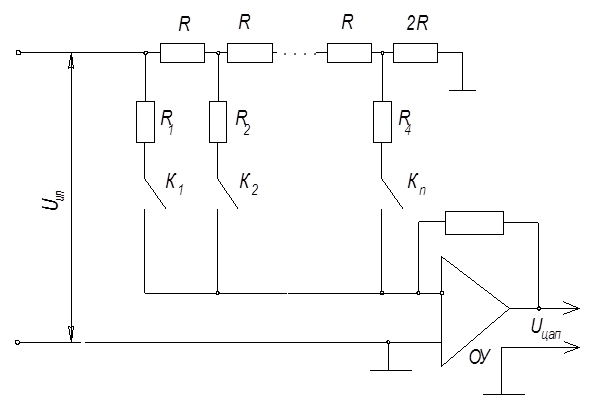

Нашли применение ЦАП на основе «резисторной лесенки».

Отечественные R - 2R ЦАПы

Посредством подобного соединения резисторов создаётся эффект делителя напряжения и током, которого является тот же самый эффект получения токов пропорциональных весом битов.

рассчитывается также.

Получение двух номиналов резисторов технологичнее (10…20ком)

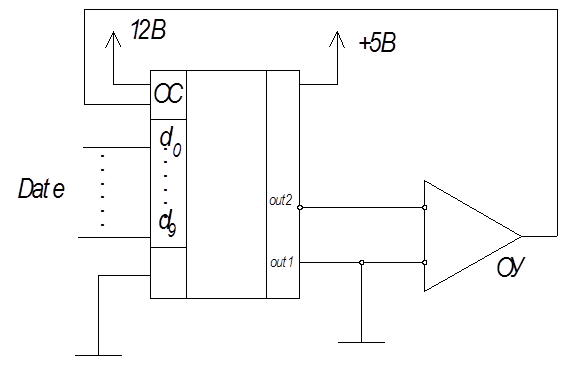

Наиболее распространенным интегральным ЦАП является микросхема К572ПА1

Без дополнительных вмешательств из вне, знак вых. U остаётся одинаковым. Для практики это не всегда приемлемо, т.к. современные электропроводы реверсируют движение при изменении полярности напряжения.

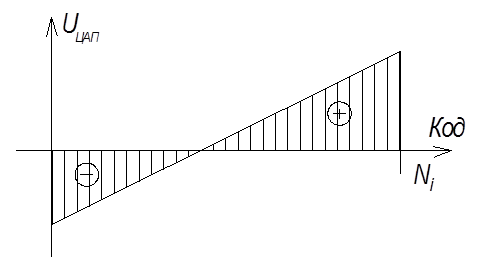

Вывод: выходное напряжение ЦАП надо иметь знакоперемнным.

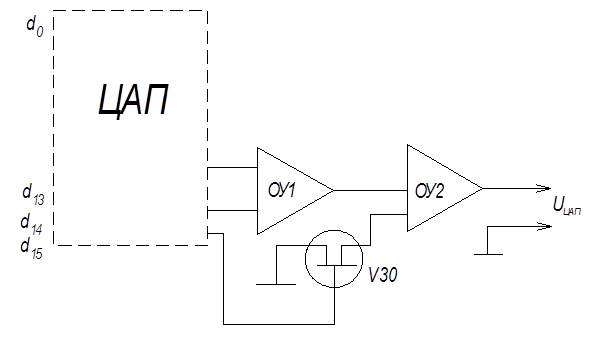

Сублок из ЧПУ 2С42

Посредством полевого транзистора V3 ОУГ проводится в состоянии инвертирующего. Этот перевод осуществляется уровнем знакового разряда бита шины данных

В лабораторных установках реализация управления знаком может делаться иначе:

АЦП – устройство преобразующее аналоговые сигналы в цифровой код ЭВМ.

Это измерение сил, температур, давлений, вибраций и других явлений.

К – устройство сравнения.

На выходе 1 если сигналы на входе не равны и 0, если равны.

К554CА2

ЦА – цифровой автомат.

В качестве цифрового автомата может выступать специальное устройство.

К155ИР – 19 так и возможно моделирование этого процесса со стороны программиста.

К580ИР82

ЦАП – типовой ЦАП

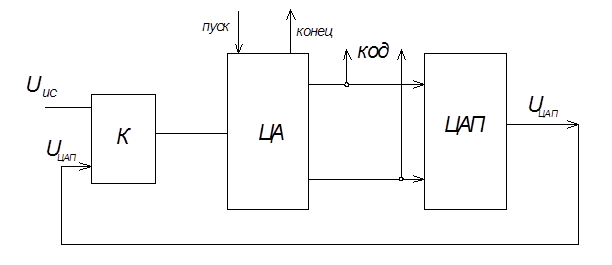

Суть работы:

Пусть на один из входов компаратора подаётся измеряемое напряжение компаратор, фиксирует неравенство и разрешает работу цифровому автомату.

Задача ЦА это генерация кодов на шине данных по определённому закону. ЦАП по мере изменения кода поступающего на него вход формирует напряжение, подаваемое на второй вход компаратора. Пока напряжение наравне генерация кодов продолжается.

В случае сравнивания эталонного и измеряемого напряжений компьютер, запрещает работу ЦА, который в свою очередь формирует сигнал конец преобразования.

Определив конец преобразования шины данных, в процессор ЭВМ считывается установившийся КОД,

Считанный код и есть цифровой эквивалент считанного напряжения.

АЦ преобразование выполнено.

Закон изменения кода на шине данных.

Перебор кода типа от 0 до mах или от mах до 0 является неэффективным.

Причины:

  1. достаточно большая продолжительность
  2. длительность преобразования для различных входных напряжений будет различной.

Поэтому алгоритм формирования кода получил своё специальное название – метод последовательных приближений.

Достоинства:

  1. min длительность. Количество тактов равно разрядности АЦП.
  2. постоянная длительность преобразований.
