Эквивалентным по частоте применяемости ВВ55 можно считать К580ВИ53 программируемый таймер. Благодаря этой микро схеме можно формировать цепочки импульсов различной длительности и с различным периодом или, в конечном счете, с различной частотой. Этот режим используется для управления шаговым двигателем.
Данный таймер может работать как счётчик импульсов и это свойство широко применяется для отсчёта координаты в стопках для отсчёта импульсов.

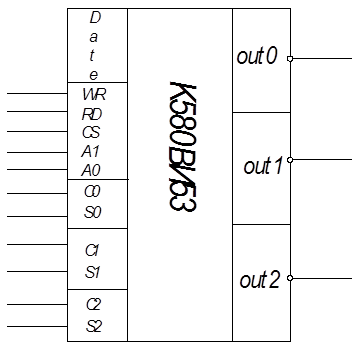

Структурная схема таймера.
Микросхема включает в себя 3 независимых счётчика 0, 1 и 2 каждый имеет по одному входу С1, С2, С0 по одному сигналу разрешения входа S0, S1, S2 и по одному выходу out0, out1, out 2.
Каждый счётчик может работать в шести режимах.
Это генератор импульсов, делитель частоты, счётчик импульсов наиболее простой и часто употребляемый нулевой режим.
В адресном пространстве ЭВМ таймер занимает 4 адреса.
00 С0
Х+1 С1
Х+2 С2
Хх+3 – регистр управляющего слова, которое записывается для каждого счётчика индивидуально для всех трёх счётчиков надо писать три управляющих слова. Тип счётчика десятичный или двоичный.
|
|
Режим работы счётчика 0-5
Однобайтный режим работы или двух байтный. Все счётчики работают на вычитание, т.е. для счёта числа поступивших импульсов в счётчик вначале записывается исходное число, которое в последствие считывается для контроля по мере поступления импульсов, это число уменьшается.
Структура сопряжения фото импульсного датчика с таймером.
Реальные фото импульсные датчики формируют 2 или более цепочек импульсов по сдвигу фазы одной цепочки относительно другой модно определить направление вращения. В этом случае одна цепочка вводится на один счётчик другая на другой. При реверсировании вращении считываются показания соответствующего счётчика посредством которых корректируются выполнение измерения программным путём.
