В современных АЦП реализован метод последовательного приближения, который в отличие от простого перебора реализует логику последовательного сравнения на базе такого принципа двоичного исчисления как вес старшего бита приблизительно равен сумме весов младших битов или равен половине диапазона.

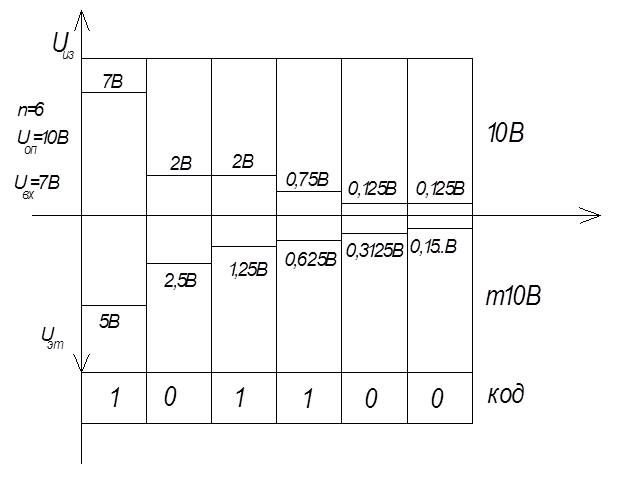

Процесс преобразования идёт за 6 итераций:
- выставим 1 в старшем бите. Определяется разность 7-5, т.е. 5В входит в 7В. Вывод 5В сохраняем 1 тоже сохраняем.
- определим не скомпенсированное напряжение. Выставляем следующий по старшинству бит. Определяем разность 2,5>2, то они не входят в 2В.
- выставляем 1. 2В >1,24 – единица сохраняется. Определяем нескомпенсированное напряжение.
- Выставляем 1. 0,75>0,625
- и т.д.

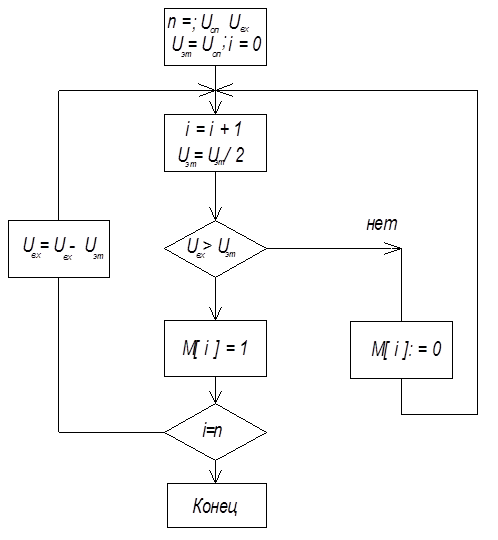

В виде блок схемы метод последовательного приближения можно представить следующим образом:
