Реализация последовательного интерфейса в микропроцессорных системах

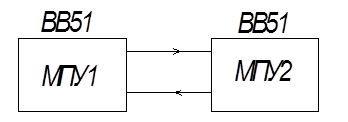

В 580 микропроцессорном комплекте. Для реализации задач последовательного интерфейса предусмотрена микросхема К580ВВ51.

Последовательный интерфейс отличается тем, что байт информации передаётся по однобитной линии, с реализацией обратной связи по земле.

Для этой цели байт расщепляется на составляющие его биты, что выполняется посредством специально сдвиговых регистров.

Передача по последовательному интерфейсу дело достаточно деликатное, т.к. необходимо чётко отделить полезную информацию от сопроводительной.

Сопроводительная информация – это признак начала байта стартовый байт один или 2 стоповых бита.

Скорость вывода должна строго соответствовать скорости приёма. Поэтому частоты передачи строго упорядочены.

1200 бит/с

Существует несколько разновидностей последовательного интерфейса. В отечественной практике получил распространение интерфейс ИРПС.

Особенностью эго является использование силы тока в качестве 1 или 0. Токовая петля 20мА благодаря этому передача осуществляется на километры, что делает данный интерфейс помехоустойчивым.

В зарубежной практике получил распространение несколько другой последовательный интерфейс RS – 232С использование 12 В напряжения

-12В 1

+12В 0

Устойчиво работает на расстояние до 50м.

Формально микросхема ВВ51 не соответствует ни тому, ни другому интерфейсу, т.к. работает с сигналами ТТЛ.

Для преобразования её сигналов в соответствующий интерфейс используются дополнительные электронные комплекты. Тем не менее, по всем характеристикам она совпадает с номенклатурой сигналов RS – 232.

Максимальным набором информации, совпадающих с данной микросхемой, обладает модем.

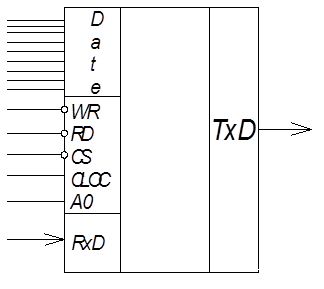

TxD – сигнал выхода данных

RxD – входная информация для двунаправленной связи

В интерфейсе ИРПС существуют разные варианты сопряжения в зависимости от того, где источник тока, то устройство, которое генерирует ток в цепи, называется - активным.

При одном и том же направлении передачи активным может быть либо передатчик или приёмник.

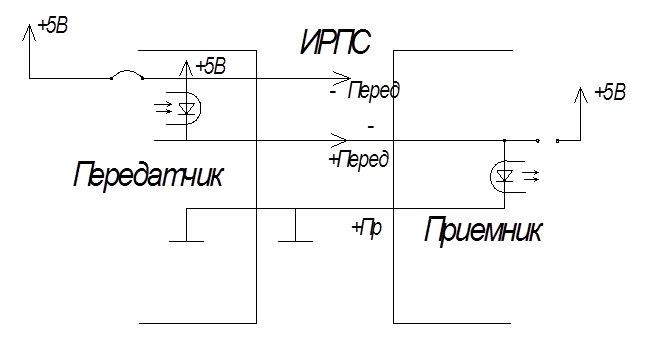

1. активный передатчик пассивный приёмник

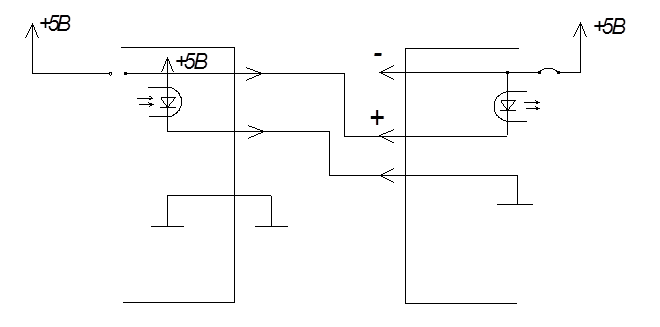

2. пассивный источник активный приёмник

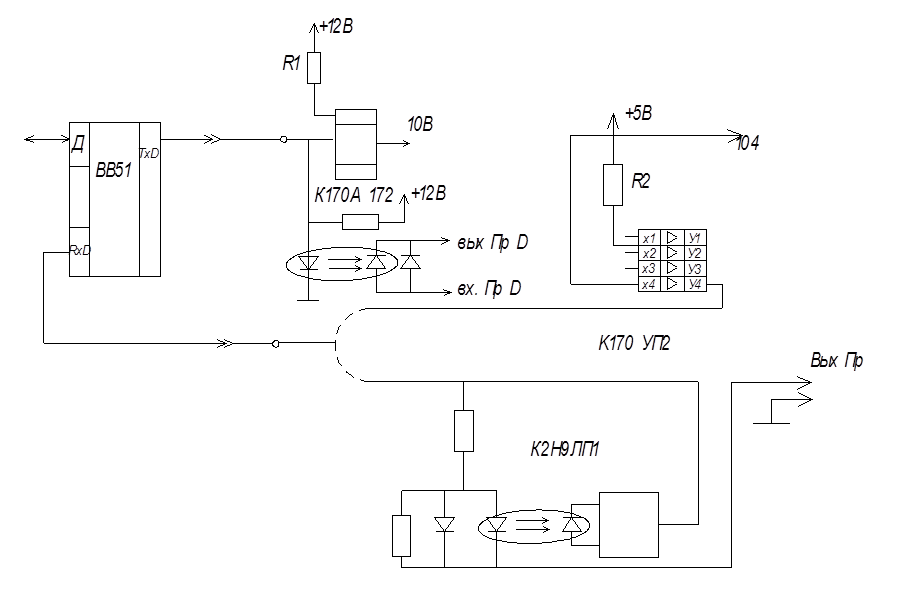

Практическая реализующая интерфейса С функция RS – 232 и ИРПС.

Интерфейс реализуется на базе микросхемы 580ВВ51.

Преобразователи уровня ТТЛ в RS – 232 и обратно и оптопар.

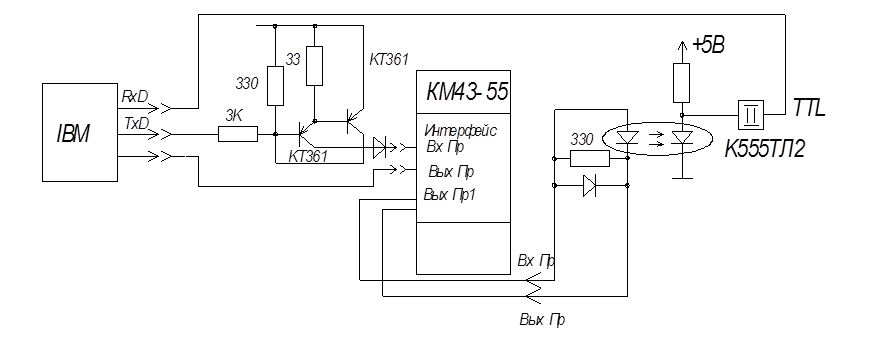

Пример сопряжения IВМ с У4ПУ КМ43 – 55 электроискровой станок.

Если сопрягаются два устройства с последовательной передачей информации, но одно из них работает в стандарте RS – 232, а другое в структуре ИРПС, то появляется необходимость согласования этих сигналов.

Примечание:
