Простейшая звуковая система

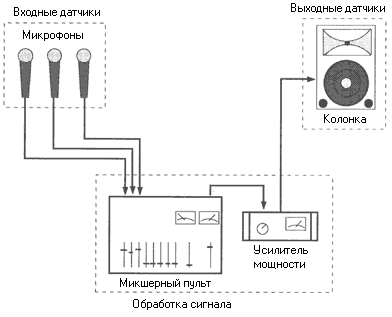

На рисунке 2.5.1 приведена схема простейшей звуковой системы, которая может быть установлена для проведения "круглого стола" в лекционном зале и предназначена для усиления голоса трех участников. В этой системе можно выделить три секции: входных датчиков, обработки сигнала и выходных датчиков:

1. Входные датчики: три микрофона преобразовывают голос участников "круглого стола" в аудиосигналы, которые по кабелям поступают на аппаратуру для обработки сигнала.

2. Обработка сигнала: каждый их трех микрофонов подключен к своему входу на микшерном пульте, который выполняет следующие функции:

· предварительного усиления - секция микрофонного входа пульта усиливает уровень аудиосигнала, поступающего с каждого микрофона и приводит его к линейному уровню;

· эквализации: пульт предоставляет средства для независимой регулировки тонального баланса каждого из микрофонов, поэтому оператор имеет возможность быстро изменять тембр голоса таким образом, чтобы он стал более приятным и разборчивым;

· микширования: на пульте происходит сложение эквализи- рованных сигналов, поэтому на выходе получается один выходной линейный сигнал.

Выходной линейный сигнал мощностью от 0,1 до 100 мВт с пульта поступает на усилитель мощности, который усиливает его до уровня, необходимого для колонки (от 0,5 до 500 Вт).

3. Датчик на выходе: колонка преобразует выходной аудиосигнал с усилителя мощности в звук. Такая система обеспечивает на выходе высокий уровень звука.

Важную роль при использовании звуковых систем играет акустика помещения. Когда звук из колонок распространяется в зале, он изменяется в соответствии с акустическими параметрами помещения.

Помещение почти не будет влиять на звучание только в том случае, если оно не дает реверберации (отражение сигналов от стен). Но при сильной реверберации, устанавливая звуковую систему, акустику помещения следует учитывать обязательно, иначе ее влияние на звук может оказаться столь существенным, что звуковая система окажется неработоспособной.

Акустика помещения это составная часть звуковой системы, поэтому, установив последнюю, необходимо проверить, как она влияет на звук.

Рассмотренная схема лежит в основе любой звуковой системы (в больших просто увеличивается количество используемого оборудования), поэтому принципы, применимые к этой простой звуковой системе, распространяются и на концертные системы усиления звука.
