Наиболее простой способ записи АЧХ выглядит следующим образом:
Амплитудно-частотная характеристика: 30 Гц - 18 кГц, +/- 3дБ.
Обратите внимание, что обязательно указывается не только частотный диапазон (30 Гц - 18 кГц), но и допустимый разброс значений уровня сигнала (+3 или -3 дБ), который определяет максимальное отклонение уровня выходного сигнала в указанном диапазоне при постоянном уровне входного сигнала.
Приведение АЧХ без указания допустимого разброса значений бессмысленно, так как в этом случае придется только догадываться о том, как данное устройство влияет на сигнал: в его АЧХ может быть много всплесков и провалов, которые будут сильно изменять сигнал. Часто, если разброс значений уровня сигнала не указан, предполагают, что он равен +/- 3дБ, но это достаточно вольное допущение, и обычно отсутствие столь важной характеристики в спецификации должно настораживать. На рис. 3.1.1 показано, как определить разброс значений уровня сигнала по графику АЧХ.
Рис. 3.1.1 Определение разброса значений уровня сигнала по графику АЧХ |
Некоторые аудиоустройства, например усилители мощности или линейные усилители, имеют очень ровные (линейные) АЧХ (рис. 3.1.2). В таких случаях частотный диапазон определяют по точкам, в которых уровень выходного сигнала уменьшается относительно среднего (опорного) значения на 3 дБ.
|
|

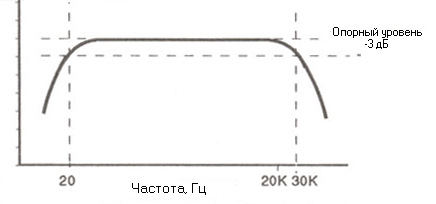

Рис. 3.1.2 График линейной амплитудно-частотной характеристики |
АЧХ устройства, график которой приведен на рис. 3.1.2, может быть записана следующим образом:
Амплитудно-частотная характеристика: 20 Гц - 30 кГц, +0, -3 дБ.
Если частотный диапазон устройства намного шире диапазона частот, воспринимаемого человеком (20Гц - 20 кГц), то в спецификации АЧХ указывается девиация частоты, т. е. общее отклонение от опорного уровня сигнала. АЧХ устройства, график которой приведен на рис. 3.1.3, может быть записана следующим образом:
Амплитудно-частотная характеристика: 20 Гц - 20 кГц, +0, -1 дБ.
А если ограничиться диапазоном, на краях которого АЧХ спадает на 3 дБ, тогда спецификация могла бы быть записана так:
Амплитудно-частотная характеристика: 10 Гц - 40 КГц, +0, -3 дБ

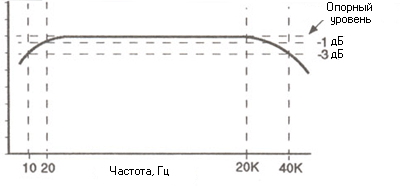

Рис. 3.1.3 График линейной АЧХ устройства с очень широким диапазоном частот |
