Модель звуковой системы

Назначение звуковой системы

Звуковая система

Звуковая система - это функциональный набор электронных компонентов, предназначенных для усиления звука. Как правило, усиливать звук необходимо в следующих случаях:

1. чтобы обеспечить лучшую слышимость. Например, человека говорящего на сцене в конце большого зала слышно не будет, а звуковая система позволит сделать звук более отчетливым. В этом случае стремятся к тому, чтобы не просто усилить звук, а стараются добиться, чтобы голос во всем зале воспринимался так же, как и вблизи;

2. в художественных целях. Выступление на сцене вокальной группы должно быть не только хорошо слышно в зале, в этом случае нужно обеспечить приятное звучание, которое доставит удовольствие слушателям;

3. чтобы слышать звуки из других помещений. На семинары и собрания иногда приходит столько людей, что они не всегда могут поместиться в одном конференц-зале. С помощью звуковой системы обсуждения и речи можно передавать в другое помещение, тогда люди, не попавшие в основной зал, тоже смогут их слушать.

Существуют также звуковые системы, предназначенные для эфирного вещания и воспроизведения записанных звуков. Такие системы во многом похожи на системы для усиления звука во время "живых" выступлений, только вместо микрофона или электрического музыкального инструмента в них предусмотрено либо устройство для воспроизведения с ленты, либо установлен компакт-диск проигрыватель, электропроигрыватель или радиотюнер.

Звуковая система усиливает звук за счет преобразования его в электрическую энергию, увеличения мощности этой электрической энергии с помощью электронных средств и последующего преобразования более мощной электрической энергии обратно в звук.

Устройства, установленные в звукозаписывающей и звуковоспро- изводящей электронной аппаратуре и преобразующие энергию из одной формы в другую, называются "преобразователями", или "датчиками". Устройства, изменяющие один или несколько параметров аудиосигнала, называются "процессорами сигнала". Используя эти понятия, можно построить простейшую модель звуковой системы простейшего вида (рис. 2.2.1).

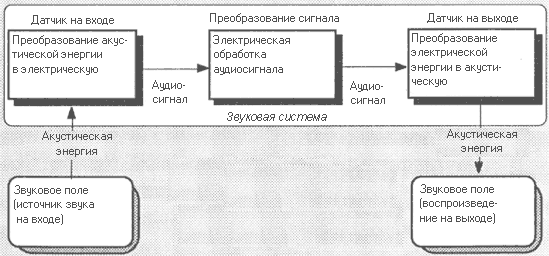

Рис. 2.2.1 Модель простейшей звуковой системы

Датчик на входе системы (микрофон или звукосниматель) преобразует звук в колебания электрического тока или напряжения, которые являются точным представлением звука. Под аудиосигналом понимаются пульсации электрического тока или напряжения.

Процессор сигналов изменяет одну или несколько характеристик аудиосигнала. В простейшем случае он увеличивает мощность сигнала, такой процессор сигнала называется "усилителем". В реальных звуковых системах в этом блоке расположено много устройств: предусилители, микшерские пульты, процессоры эффектов, усилители мощности и др.

Выходные датчики (колонки или наушники) преобразуют усиленный или иным образом обработанный аудиосигнал обратно в звук.
