Модельный комплект

Модельный комплект – приспособления, включающие литейную модель, модели литниковой системы, стержневые ящики, модельные плиты, контрольные и сборочные шаблоны.

Литейная модель – приспособление, с помощью которого в литейной форме получают отпечаток, соответствующий наружной конфигурации и размерам отливки.

Применяют модели разъемные и неразъемные, деревянные, металлические и пластмассовые.

Размеры модели больше размеров отливки на величину линейной усадки сплава.

Модели деревянные (сосна, бук, ясень) лучше изготавливать не из целого куска, а склеивать из отдельных брусочков с разным направлением волокон, для предотвращения коробления. Их достоинства: дешевизна, простота изготовления, малый вес. Недостаток − недолговечность (рис. 5.14).

Для лучшего удаления модели из формы модель окрашивают: чугунную – в красный цвет, стальную – в синий.

Металлические модели характеризуются большей долговечностью, точностью и чистой рабочей поверхностью, изготавливаются из алюминиевых сплавов (легкие), не окисляются, хорошо обрабатываются. Для уменьшения массы модели делают пустотелыми с ребрами жесткости.

Модели из пластмасс устойчивы к действию влаги при эксплуатации и хранении, не подвергаются короблению, имеют малую массу.

Стержневой ящик – формообразующее изделие, имеющее рабочую полость для получения в ней литейного стержня нужных размеров и очертаний из стержневой смеси (рис. 5.15). Он обеспечивает равномерное уплотнение смеси и быстрое извлечение стержня.

Стержневые ящики изготавливают из тех же материалов, что и модели.

Они могут быть разъемными и неразъемными (вытряхными), иногда с нагревателями.

Изготовление стержней может осуществляться вручную и на специальных стержневых машинах.

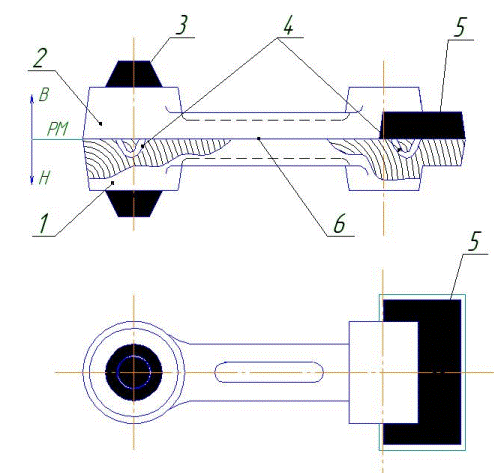

Рис. 5.14. Модель отливки рычага: 1 − нижняя часть модели; 2 − верхняя часть модели; 3, 5 − стержневые знаки; 4 − соединительные штыри; 6 − плоскость разъема модели.

а б

Рис. 5.15. Деревянные стержневые ящики: а – для цилиндрического стержня литейной формы чугунного рычага; б – для стержня сквозного паза.

Модельные плиты формируют разъем литейной формы, на них закрепляют части модели. Используют для изготовления опочных и безопочных полуформ.

Для машинной формовки применяют координатные модельные плиты и плиты со сменными вкладышами (металлическая рамка плюс металлические или деревянные вкладыши).
