Доработка схемы рис. 4.32 как показано на рис. 4.34 позволяет получить синхронный триггер с одним информационным входом, носящий название D - триггера (от слова delay) или триггера защелки (Data latch).
Таблица истинности для D – триггера представлена в табл. 4.8.
Как следует из таблицы и схемы, изменение состояния на входе D во время, когда на входе С установлена лог. «1» приведет к изменению состояния выхода. Таким образом, на выходе триггера запоминается состояние входа D в последний момент времени при изменении состояния входа С от лог. «1» к лог. «0». Это свойство D – триггера со статическим управлением ограничивает его функциональное применение.

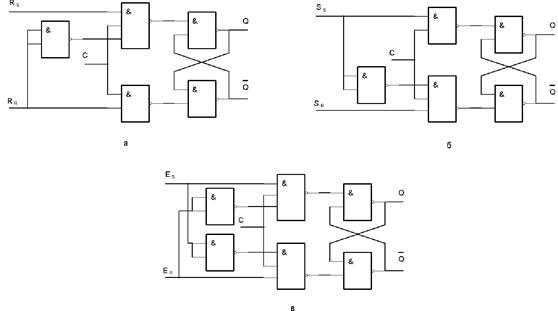

Рис. 4.33 Разновидности R-S триггера

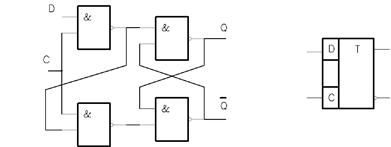

Рис. 4.34 Синхронный D – триггер со статическим управлением
Таблица 4.8.
| С | D |
|
|
| Название режима |
| X | Q | Q |
| Хранение | |
| Х | Сброс | ||||
| Х | Установка в «1» |
