Синхронный R-S триггер

Небольшая доработка схемы рис. 4.32 позволяет получить синхронный R-S триггер со статическим управлением:

При наличии на входе С (рис.4.32) сигнала лог. «0» триггер сохраняет свое прежнее состояние независимо от состояния входов R и S. При наличии сигнала лог. «1» на входе С, триггер устанавливается в единичное состояние (уровень лог. «1» на выходе

Q), если при этом присутствует лог. «1» на входе S и лог. «0» на входе R. При наличии

сигнала лог. «1» на входе С, триггер устанавливается в нулевое состояние (уровень

лог. «1» на выходе ), если при этом присутствует лог. «1» на входе R и лог. «0» на

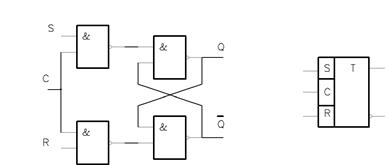

Рис.4.32. Схема синхронного R-S триггера со статическим управлением

входе S. Вход С называется входом синхронизации или синхронизирующим входом. Состояние, когда одновременно на все входы триггера подаются лог. «1» является запрещенным. Разновидностями R-S триггеров являются триггеры R, S и E типов, схемы которых приведены на рис.4.33 а, б и в соответственно. Преимущества этих триггеров перед простым синхронным R-S заключаются в отсутствии запрещенных комбинаций на входах. Причем R – триггер при появлении на всех входах лог. «1» установится в лог. «0», S – триггер в лог. «1», а Е – триггер может устанавливаться в произвольное состояние (в зависимости от индивидуальных особенностей входящих в его состав лог. элементов).
