Создание электронных архивов технической документации

ЛЕКЦИЯ 6

В настоящее время в архивах машиностроительных предприятий накопилось архивы конструкторской документации, размещенной на различных носителях. Соотношение объемов документов на разных носителях показано на рис. 24.

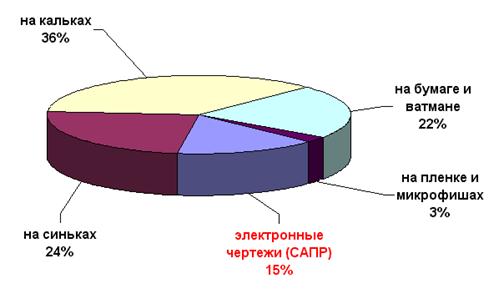

Рисунок 24 - Соотношение объемов документов на разных носителях

Архивы документов - бесценная интеллектуальная собственность, накопленная в эпоху проектирования на бумаге, хранящаяся на бумажных носителях и пленках. Как использовать созданные на кульмане документы в электронном документообороте? Возможно ли использование бумажных документов в САПР?

Бумажные документы можно перевести в электронный вид путем сканирования. Однако сканированные документы необходимо обработать: использовать готовый фрагмент в новом проекте, внести накопившиеся изменения, обновить документацию, изменив номера ГОСТов, оформление, название и фамилии в штампе и т.д.

После сканирования мы получаем так называемое растровое изображение, или набор точек.

Растровое изображение бывает монохромным (содержит точки только двух цветов), полутоновым (содержит 256 тонов серого) и цветным. Характеризуется разрешением - количеством точек на единицу площади изображения.

Разрешение бывает оптическим (количество распознаваемых сканирующим оборудованием точек) и интерполяционным (увеличение количества точек на единицу площади изображения на аппаратном уровне или за счет программного обеспечения).

Программы САПР работают с векторной графикой -- математически описанными графическими объектами.

После сканировании необходимо иметь возможность перерабатывать документы.

Рассмотрим варианты.
