Операция “Петля между кривыми”

Операция предназначена для фрезерования зоны между двумя кривыми строчным методом с отходом от детали или зигзагом (рис. 21)

Возможно задание дополнительных уровней фрезерования с разным припуском в начале и в конце прохода

Порядок строк может меняться по желанию пользователя

При необходимости длина прохода на любом уровне может быть ограничена

Операция позволяет выбрать межлопаточное пространство импеллеров с любым количеством и конфигурацией лопаток.

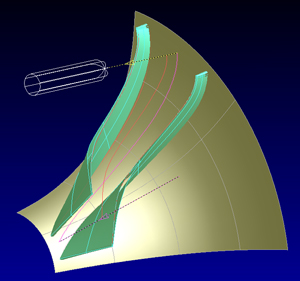

Рисунок 21 - Пример использования операции “Петля между кривыми ” при построении траектории движения инструмента

Операция “По контуру”

Операция позволяет сделать одиночный проход по указанной кривой, например подчистку радиуса между ступицей и лопаткой (рис. 22)

Кривая строится штатными средствами CAD части САПР ГеММа-3D (например радиусное ограничение)

Рисунок 22 - Пример использования операции “По контуру” при построении траектории движения инструмента

Операция “По двум направляющим”

Операция позволяет “прокатиться” фрезой по двум направляющим кривым, отслеживая при этом указанную поверхность

Фреза может отслеживать кривые своей осью или боком

Количество строк по высоте может быть любым

Переход между строками может производиться с отходом от детали или зигзагом

Возможно задание припуска на кривые

Операция “Одиночная лопатка”

Операция позволяет создать спиральную траекторию вокруг одиночной лопатки, при этом, вектором фрезы управляет угол опережения (в направлении движения фрезы) и два угла отклонения (для первой и второй граничных кривых)

Применяется для специального фрезерного оборудования с ЧПУ для фрезерования одиночных лопаток

Возможно фрезерование лопаток с бандажными полками и прикомлевых участков
