Радиолокационный обзор (режим поиска цели)

Радиолокационным обзором называется облучение всех точек заданной области пространства и прием сигналов тех целей, которые находятся в этой области. Область пространства, в пределах которой осуществляется облучение целей радиолокационной станцией, а также прием и обнаружение сигналов целей, называется зоной обзора этого координатора.

Характеристики радиолокационного обзора определяются углами сканирования, скоростью сканирования и диаграммой направленности антенны РК. Диаграммой направленности передающей антенны по полю называется график зависимости амплитуды напряженности поля от направления распространения волны в пространстве при постоянном расстоянии до точек наблюдения. Диаграммой направленности по мощности Р(y,J) называется график зависимости плотности мощности Р излучаемой волны от направления распространения при постоянном расстоянии до точек наблюдения. Обычно оперируют нормированными диаграммами направленности, для которых Р_max(y,J) = 1. На практике бывает удобно вместо пространственной диаграммы пользоваться плоскими диаграммами, представляющими собой сечение поверхности Р(y,J) двумя главными плоскостями, например, горизонтальной и вертикальной.

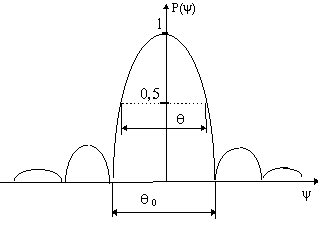

На рис.2.1, приведена плоская диаграмма направленности по мощности для РК в полярной (а) и прямоугольной (б) системе координат. Главный лепесток диаграммы направленности называют лучом антенны, в отличие от боковых лепестков. Угол q представляет собой ширину диаграммы направленности (ширину луча) по уровню половинной мощности, а q_o - по нулевому уровню.

a) б)

Рис. 2.1

Антенны координаторов как правило имеют игольчатую диаграмму, у которой ширина по уровню половинной мощности приблизительно одинакова для обоих главных сечений.

Ширина диаграммы в одной плоскости оценивается по формуле

, град, (2.1)

где l -длина волны; d - линейный размер раскрыва антенны в соответствующей плоскости.

Пространственная ширина диаграммы направленности

, страд,

где S - площадь раскрыва антенны.
