Нивелиры

Нивели́р (от фр. niveau — уровень, нивелир) — оптико-механический геодезический прибор для геометрического нивелирования, то есть определения разности высот между несколькими точками. Прибор, устанавливаемый обычно на треножник (штатив), оборудован зрительной трубой, приспособленной вращению в горизонтальной плоскости, и чувствительным уровнем.

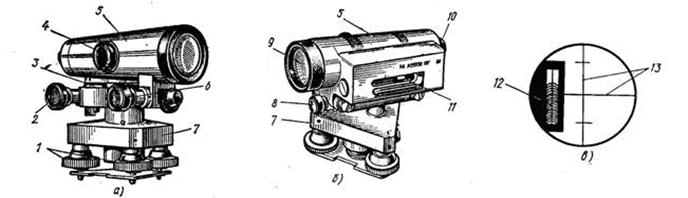

Рис. 11 Нивелир Н-3

1 - подъёмные винты,
2 - элевационный винт,

3 - круглый уровень,
4 - фокусировочный винт зрительной трубы,
5- зрительная труба,
6 - наводящий винт,
7 - трегер,

8 - закрепительный винт,
9 – объектив,
10 - окуляр,
11 - цилиндрический уровень,

12 - изображение контактного уровня,
13 - сетка нитей.

Технические характеристики нивелира Н-3:

Увеличение зрительной трубы -31^х

Цена деления круглого уровня – 7-15′

Цена деления контактного цилиндрического уровня 17-23″.

Конструкции нивелиров подразделяются на три группы: уровенные нивелиры Н, НТ; нивелиры с самоустанавливающейся линией визирования НС (НСК), НК; высотомеры с наклонной линией визирования НЛС. Принятые сокращения означают: Н – нивелир, Т – технический, С – самоустанавливающийся (с линзовым компенсатором), К – самоустанавливающийся (с призменным или оптическим компенсатором), Л – с угломерным лимбом. Например, маркировка нивелира российского производства 3Н-2КЛ кода обозначает: цифра 3 - модификацию прибора, буква Н - нивелир, цифра 2 - среднеквадратическую погрешность на 1 километр двойного хода в миллиметрах, К - обозначает наличие компенсатора, Л - наличие горизонтального лимба для измерения горизонтальных углов с технической точностью. Современные оптические нивелиры, как правило, оснащены автоматическим компенсатором — устройством установки зрительной оси прибора в горизонтальное (рабочее) положение с помощью специальных линз, призм и зеркал, при условии предварительного горизонтирования прибора, например, с помощью круглого уровня.

Рис. 12 Нивелир с компенсатором

Лазерные нивелиры - современные электронно-механические приборы, в которых используется принцип вращения лазерного луча. Основное достоинство лазерного нивелира — простота в работе, не требующая специальных навыков по настройке прибора и возможность проведения работ только одним человеком.
