SN – коммутационное поле
Рисунок 2.5 – Интерфейс SDH
2.5.1 Коммутационное поле SN является полнодоступным для каналов линий вторичного уплотнения SDC (8192 кбит/с). Линия SDC состоит из 128 каналов (с номерами 0, 1, 2, … 127) со скоростью 64 Кбит/с каждый. Нулевые каналы SDC задействуются для образования внутренних каналов передачи данных между процессорами GP разных линейных групп, между GP и координационным процессором CP на основе полупостоянных соединений. Остальные каналы используются для коммутации информации пользователей (речи или данных). Для повышения надежности коммутационное поле дублировано, соединения в обеих плоскостях поля (SN0 и SN1) идентичны. Для управления коммутационным полем используются контроллеры группы коммутаторовSGC, которые принимают команды на установление соединения от координационного процессора CP и отсылают подтверждения об их исполнении. Все соединения в коммутационном поле имеют отображение в базе данных CP. В фазе установления соединения программа обработки вызовов CP выполняет поиск свободного соединительного пути между требуемыми каналами в массивах состояний коммутационного поля базы данных, а затем переносят координаты этого пути в коммутационное поле посылкой команд в соответствующие контроллеры групп коммутаторов.
|
|
Имеется две модификации: электронное коммутационное поле типа SN(В) для подключения до 512 LTG и оптоэлектронное коммутационное поле типа SN(D) для подключения до 2016 LTG.
В версии EWSD V.15 используется поле типов SN, SN(В) и SN(D).
2.5.2 Телефонные станции малой и средней емкости имеют коммутационные поля SN:63 LTG со структурой В-П-В (рисунок 2.6).
Рисунок 2.6 – Цифровое коммутационное поле SN на 63 группы LTG
В состав поля входят временные коммутаторы (модули временной коммутации) TSM и модули пространственной коммутации SSM (рисунки 2.7, 2.8).
Рисунок 2.7 – Модуль временной коммутации TSM
Временные коммутаторы (TSM) имеют емкость 4х4 SDC и являются полнодоступными. Каждый временной коммутатор имеет входящую (приемную) и исходящую (передающую) стороны (TSI и TSO). В TSI включается по четыре входящих линии SDC и по четыре внутренних линии для связи с SSM. Линии включаются в TSM через модули сопряжения LIL и LIS.
В поле типа SN используются пространственные коммутаторы трех типов: SSM 8х15, SSM 16х16 и SSM 15х8. Поле емкостью 63 группы LTG построено на четырех коммутаторах SSM 16х16.
Рисунок 2.8 – Модули пространственной коммутации SSM
2.5.3 Функции SN(В) полностью соответствуют функциям коммутационного поля SN, но в SN(В) в каждый модуль включено не четыре линии SDC, а восемь (рисунок 2.9).
В зависимости от емкости станции коммутационное поле имеет различную структуру и комплектацию (таблица 2.4).
|
|
Таблица 2.4 – Технические данные поля SN(В) разной емкости
Емкость SN | 15LTG | 63LTG | 126LTG | 252LTG | 504LTG |
Число LTG | |||||
Структура | ВПВ | ВПВ | ВПППВ | ВПППВ | ВПППВ |
Пропускная способность, Эрл | |||||
Число АЛ для ОПС | |||||
Число АЛ для ОПТС |

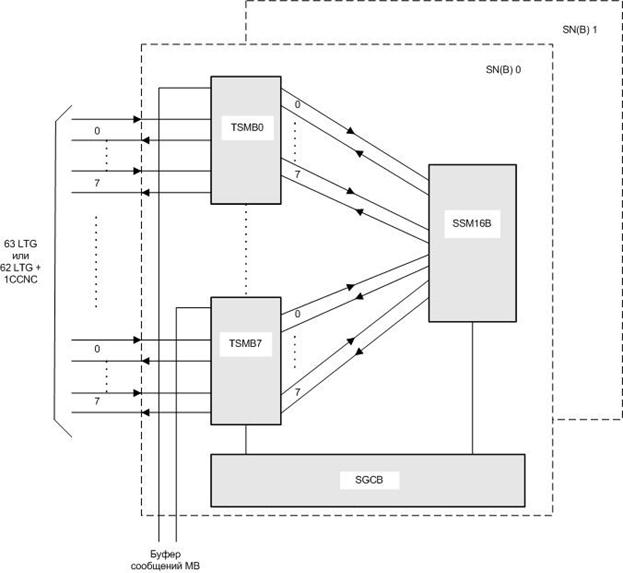

Рисунок 2.9 – Структура поля SN(B) на 63 группы LTG
Временные коммутаторы TSMB имеют емкость 8х8 линий SDC и обеспечивают полнодоступную коммутацию каналов. Ступень пространственной коммутации состоит из модулей SSM16В емкостью 16х16. Коммутационное поле SN(B) на 63 группы LTG комплектуется из восьми групп временной коммутации TSG и четырех групп пространственной коммутации SSG. Каждая группа TSG и SSG имеет собственное управляющее устройство SGCB.
К 63-м портам TSG подключаются LTG, а один порт используется для подключения внутренних каналов передачи данных от 63х LTG к буферу сообщений (MB) для связи LTG с CP. Два любых порта (необязательно в одной группе TSG) могут использоваться для подключения контроллера общего канала сигнализации CCNC.
2. 5.4 Коммутационное поле SN(D) может обеспечить интенсивность трафика (пропускную способность) до 100000 Эрл. Существуют модификации SN(D) в зависимости от емкости: SN(D) на 126 LTG, 252 LTG, 504 LTG, 1008 LTG, 2016 LTG.
Емкость коммутационного поля типа SN(D) определяется количеством мультиплексоровSNMUXA (рисунок 2.10). В один мультиплексор SNMUXA можно включить до 126 групп LTG. SNMUXA выполняет функции мультиплексирования/демультиплексирования и коммутации.
SNMUXA – мультиплексор коммутационного поля
OML 920 – интерфейс 920 Мбит/с
S1 – интерфейс для мультиплексирования (8,192 Мбит/с)
S3 – интерфейс для коммутации (8,192 Мбит/с)

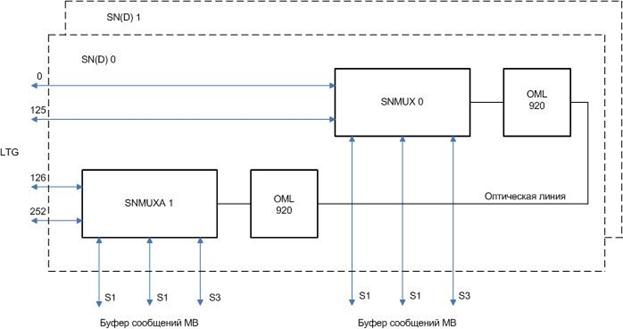

Рисунок 2.10 – Структура поля SN(D) емкостью 252 группы LTG
В случае SN(D) на 252 группы LTG используются два SNMUXA, которые напрямую соединены оптической линией через интерфейсы OML 920 Мбит/с.
Таблица 2.5 – Комплектация SN(D) в зависимости от емкости
Параметры | Количество линейных групп LTG | ||||
0…126 | 127…252 | 253…504 | 505…1008 | 1009…2016 | |
Емкость SN(D) | |||||
Количество SNMUXA | |||||
КоличествоOML 920 | – | 8+8 | 16+16 | 32+32 |
