2.4.1 Линейные группы (LTG) образуют интерфейс доступа окружения станции (аналогового или цифрового) к коммутационному полю SN. Линейные группы берут на себя ряд децентрализованных функций управления и тем самым освобождают координационный процессор от выполнения рутинных задач.
LTG связаны с обеими плоскостями коммутационного поля линиями вторичного уплотнения SDC, скорость потока в которых 8,192 Мбит/с (128 каналов по 64 кбит/с). Различают несколько типов LTG, отличающихся функциями и конструктивным исполнением (таблица 2.3). Все линейные группы выполняют функции обработки вызовов и технической эксплуатации.
Таблица 2.3 – Типы линейных групп
Тип LTG | Типы подключаемых линий и устройств |
LTGB | DLU, УАТС с PRA (первичный доступ), V5.1, СЛЦ с CAS и CCS |
LTGC | СЛЦ с CAS и CCS |
LTGD | Междугородные, международные и спутниковые каналы |
LTGH | Концентратор нагрузки для абонентов ISDN |
LTGN | Функции LTGB и LTGC, V5.2 |

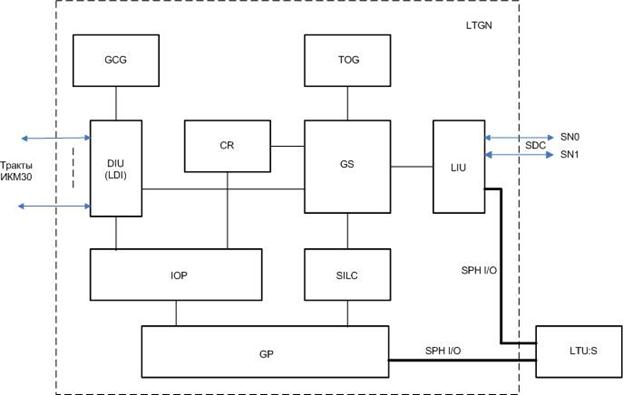

2.4.2 Наиболее перспективной и универсальной считается линейная группа типа LTGN (рисунок 2.4).
В состав LTGN входят
· групповой процессор GP преобразует информацию, поступающую от внешнего окружения, во внутренний формат сообщения системы и управляет функциональными блоками LTGN;
· процессор ввода-вывода IOP служит для управления групповым коммутатором GS, интерфейсным блоком DIU/LDI, обработчиком кадров высокой производительности SILC, а также для конфигурирования цифрового сигнального процессора кодового приемника CR DSP;
· групповой коммутаторGS – пространственно-временная ступень коммутации для 512 каналов;
· блок линейного интерфейса LIU обеспечивает подключение линейной группы к обеим плоскостям коммутационного поля по линиям вторичного уплотнения SDC (скорость потока 8,192 Мбит/с);
· генератор тональных сигналов TOG генерирует тональные сигналы 425 Гц для обслуживания вызовов и проверки состояния каналов, сигналы для программного обеспечения GP с целью управления проключением каналов передачи тональных сигналов;
· кодовый приемник CR состоит из приемников многочастотной сигнализации для обработки:
- многочастотного кода «2» из «8» тонального набора номера (DTMF)/идентификация злонамеренного вызова;
- многочастотного кода «2» из «6» (MFC) – R2;
- многочастотного кода «2» из «6» (MFC) – R1,5 (импульсный челнок);
· линейный интерфейс DIU оснащен средствами подключения четырех первичных линий PDC со скоростью 2,048 кбит/с;
· локальный интерфейс LDI служит для подключения двух ИКМ-трактов со скоростью 4,096 кбит/с от локальных абонентских групп DLU;
· центральный тактовый генератор GCG работает в режиме принудительной синхронизации и генерирует тактовые сигналы для речевых данных и сигнализации в линейной группе;
· контроллер терминалов звеньев сигнализации SILC выполняет обработку пакетных данных, поступающих по каналу D от ISDN-абонентов, а также по каналу передачи данных сигнализации ОКС№7.
В состав линейной группы также входит преобразователь напряженияDС/ DС +3,3В и +5В.
Дополнительные функции LTGN выполняются с помощью дополнительных аппаратных модулей, устанавливаемых в специальном блоке LTU:S. LTU:S соединен с LTGN через 8-миразрядную шину группового процессора SPH I/O.
К дополнительным функциям относятся:
· обработка пакетов;
· конференц-связь;
· идентификация вызывающей линии;
· эхоподавление;
· автоматическое тестирование оборудования;
· функции автоинформатора;
· функции Mid Call Trigger (MCT) при обработке вызовов по кредитной карте, когда требуется проверка права доступа.
GCG – центральный тактовый генератор
DIU (LDI) – интерфейс для четырех линий 2,048 Мбит/с (для двух линий 4,096 Мбит/с)
CR – кодовый приемник частотной сигнализации
TOG – генератор тональных сигналов
GS – групповой коммутатор пространственно-временной коммутации на 512 каналов
LIU – линейный интерфейс для подключения двух линий SDC
IOP – процессор ввода-вывода
SILC – контроллер терминалов звеньев сигнализации
GP – групповой процессор
SDC – линия вторичного уплотнения
SPH I/O – восьмиразрядная шина
SN0, SN1 – плоскости коммутационного поля
LTU:S – плата дополнительных функций
Рисунок 2.4 – Структура линейной группы LTGN

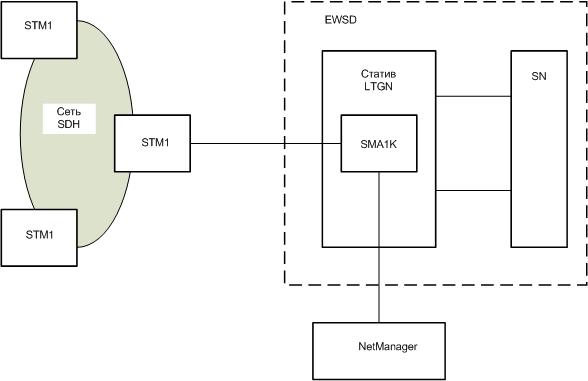

2.4.3 В качестве альтернативы стандартным интерфейсам Е1 (2,048 кбит/с)LTGN поддерживает внешний высокоскоростной (155 Мбит/с) системный интерфейс с сетью SDH (рисунок 2.5). SMA1K – синхронный мультиплексор с линейными интерфейсами STM1 и полной коммутационной емкостью до 63 трактов Е1. Мультиплексоры SMAIK непосредственно соединены с платформой NetManager через интерфейс управления и технической эксплуатации (OA&M) на базе Ethernet.
SDH – синхронная цифровая иерархия
STM – синхронный транспортный модуль
LTGN – линейная группа
SMA1K – синхронный мультиплексор с линейным интерфейсом STM1
