Внешняя

Режим

Плезиохронный

Синхронизация в EWSD

2.7.1 Система EWSD поддерживает режим принудительной синхронизации и, в случае необходимости, может работать в плезиохронном режиме.

2.7.2 Центральный задающий генератор CCG входит в состав подсистемы СР и содержит

· блок синхронизации с внешним эталонным генератором,

· блок синхронизации с внутренним эталонным генератором,

· блок распределения частот.

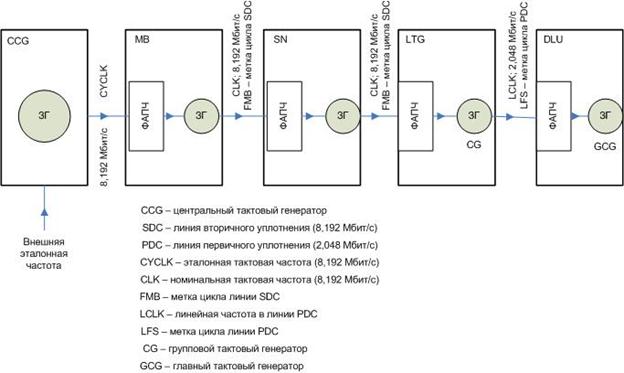

Генерация, синхронизация и передача тактовой частоты внутри EWSD происходит через внутристанционную иерархическую сеть раздачи частот, включающую в себя линию раздачи частоты CLK и линию раздачи бита-метки цикла FMB (рисунок 2.16).

(∆f / f = 10^-8)
