Цифровая система коммутации Si 2000
4.1.1 Технические данные ЦСК Si 2000.V5
Si 2000.V5 – это цифровая телекоммуникационная система с функциями ОКС №7, ISDN и СОРМ.
SI2000 V5 может применяться на местной телефонной сети; цифровой сети с интеграцией обслуживания (ISDN); сети мобильной связи; технологической сети.
В настоящее время в эксплуатации находятся две модификации цифровой системы коммутации SI2000 V.5: большой и малой емкости.
Si2000.V5 малой емкости рассчитана на емкость до 2000 абонентских линий и может быть использована в качестве учрежденческой АТС с выходом на ТфОП.
Si 2000.V5 большой емкости является многофункциональной коммутационной системой и предназначена для применения на сетях связи общего пользования.
Основные технические характеристики:
1 ) количество абонентских линий до 40000 только аналоговых или 20000 только цифровых;
2 ) количество соединительных линий до 7200;
3 ) емкость выносных концентраторов до 704 абонентских линий и до 176 соединительных линий;
4 ) количество сигнальных каналов ОКС №7 до 120;
|
|
5 ) сигнализация EDSS1, QSIG, ОКС №7;
6 ) возможна организация радиодоступа;
7 ) максимальная производительность и пропускная способность системы:
- 150000 BHCA (150000 попыток вызовов в ЧНН);
- 3000 Эрл нагрузка при среднем времени занятия канала 90с;
- 2500 Эрл нагрузка уза при среднем времени занятия В-канала 72с;
8 ) допустимая нагрузка
а) на абонентскую линию:
- для ISDN-абонентов (канал В) 0,23 Эрл;
- для аналоговой абонентской линии 0,17 Эрл.
б) на цифровую соединительную линию 0,8 Эрл;
9 ) электропитание минус 48В постоянного тока.
Si 2000.V5 может работать в режиме принудительной синхронизации и в плезиохронном режиме.
4.1.2 Структура системы

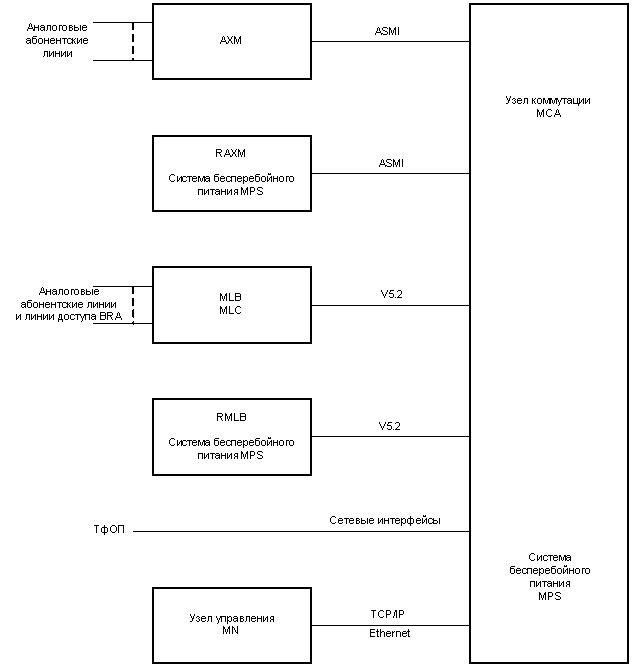

Si2000.V5 функционально разделена на узел коммутации SN (Switch Node) и периферийные узлы доступа AN (Access Node) (рисунок 4.1).
Аппаратно узлы доступа представлены модулями MLC или MLВ (узлы доступа версии С или В), RMLC (удаленный узел доступа), AXM (аналоговый абонентский концентратор), RAXM (удаленный аналоговый абонентский концентратор). В качестве аналоговых модулей доступа AXM используются модули ASM Si2000.V4, которые подключаются к МСА через интерфейс ASMI – упрощенный вариант интерфейса V5.2. ASMI поддерживает только протокол управления соединением аналоговых абонентов и состоит из одного потока Е1 (2048 кбит/с).
Узел коммутации реализован в виде модуля МСА (Central Module, Version A).
В состав узлов доступа MLC (MLB), RMLC и узла коммутации входят временные коммутаторы. В модулях MLC (MLВ), RMLC обеспечивается коммутация аналоговых и цифровых абонентских линий с каналами интерфейса V5.2, в состав которого может входить от 1 до 12 потоков Е1. Необходимое количество потоков выбирается, исходя из числа подключенных аналоговых и цифровых абонентских линий основного (BRA) и первичного (PRA) доступа и средней нагрузки на абонентскую линию. Коммутаторы MLC, RMLC могут установить связь между абонентами одного модуля без выхода на узел коммутации. Коммутатор модуля МСА выполняет транзитные соединения каналов трактов ИКМ.
|
|
Для включения в ТфОП узел коммутации имеет сетевые интерфейсы:
· интерфейс с сигнализацией ОКС№7 (подсистемы MTP, ISUP-R, SCCP);
· интерфейсы с процедурой АОН, сигнализациями 1ВСК, 2ВСК, «импульсный челнок» и «импульсный пакет».
При использовании SI2000 V5 в качестве УПАТС с функциями ISDN (ЦСИО) задействован интерфейс с сигнализацией QSIG.
Электронная управляющая система (ЭУС) Si2000.V5 состоит из управляющих и коммуникационных процессоров, входящих в состав модулей доступа и узла коммутации. Управляющие и коммуникационные процессоры совместно выполняют все функции по обработке вызовов, организации технического обслуживания и административного управления. Цифровая обработка сигналов производится при помощи процессоров цифровой обработки сигналов DSP. Внутри модулей для межпроцессорных коммуникаций используются общие шины, а взаимодействие процессоров разных модулей обеспечивается за счет выделения канала 2048 Кбит/с в межмодульном интерфейсе.
·
ASMI – упрощенный вариант интерфейса V5.2
AXM – аналоговый абонентский концентратор
BRA – основной (базовый) доступ, организованный по схеме (2B+D)
MCA – узел коммутации версии А
MLC или MLВ – узлы доступа версии С или В
