Параметры ТЭ

Для каждого ТЭ имеется группа параметров, которые находятся в справочнике системы T-Flex «Параметры поверхностей» (рис.8, 9, 10). С помощью параметров формируются шаблоны текстов переходов.

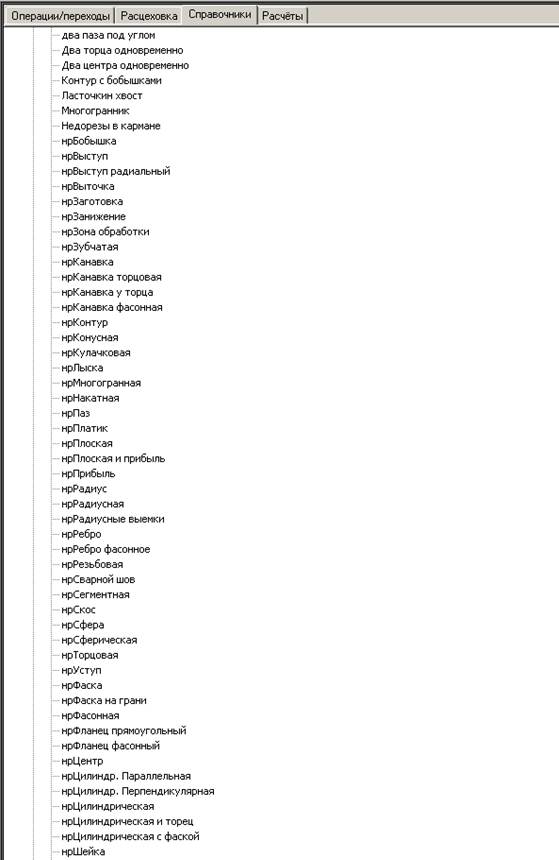

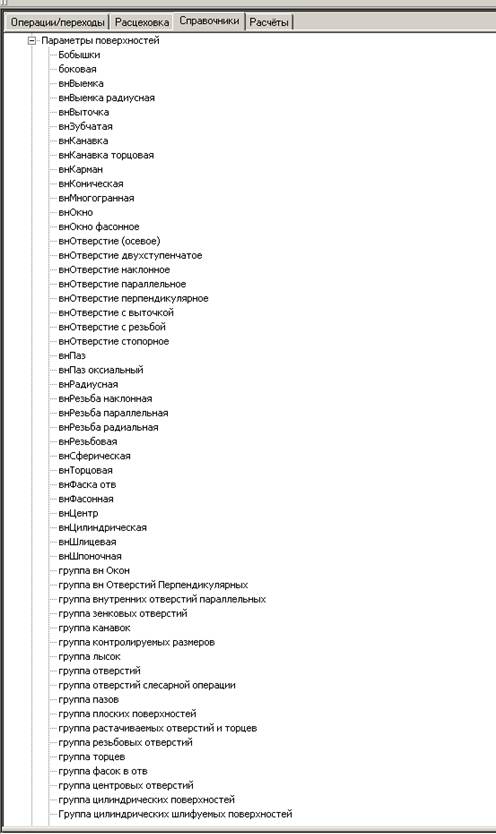

Рисунок 8 – Перечень групп параметров (1)

Рисунок 9 – Перечень групп параметров (2)

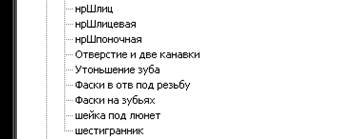

Рисунок 10 – Перечень групп параметров (3)

Общие принципы обозначения параметров следующие. Обозначение стоит из латинской буквы (нескольких букв) и цифры. Буквами обозначают: L – длина (фаски, паза, цилиндрической поверхности); GB – габаритный размер; D – диаметр; F – угол; B – ширина (паза, канавки …); G – глубина (напр., центра); GM – длина нарезаемой резьбы в центре; М – резьба; X,Y… – выдерживаемый размер, R – радиус, K – количество и т.д.

Цифрами обозначается порядок обработки. Размер, получаемый в заключительном переходе, цифрой не обозначается. Например, пусть наружные цилиндрические поверхности обрабатываются за несколько переходов, тогда D и L – окончательные размеры, формируемые в заключительном переходе мехобработки - либо в тонком точении, либо в чистовом, D1 и L1 – диаметр и длина поверхности, выполняемые в черновом точении, D2 и L2 – диаметр и длина поверхности, выполняемые в чистовом точении, если после него следует тонкое.

Необходимо внимательно просмотреть, какими параметрами описываются выбранные для описания детали обрабатываемые поверхности - ТЭ. Для просмотра обозначений параметров поверхностей выполняем следующие действия:

1. Кликом ЛКМ открываем закладку «Справочники» (рис.11):

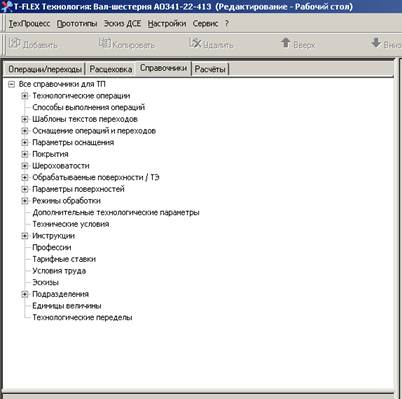

Рисунок 11 – Открытие закладки «Справочники»

2. Нажимаем «Параметры поверхностей» – по значку + рядом с надписью «Параметры поверхностей».

Нажимаем по интересующей вас поверхности, например «нрШлицевая». Открывается список параметров данной группы. На рисунке 12 показано несколько групп параметров.

а)

б)

в)

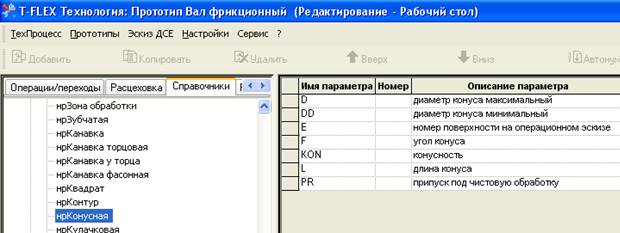

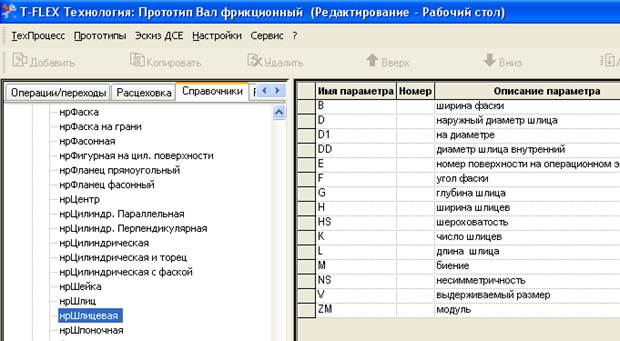

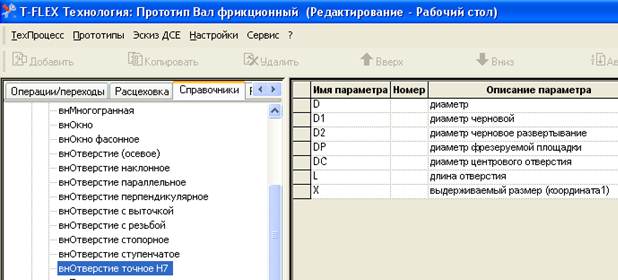

Рисунок 12 – Примеры списков параметров групп (синим выделена соответствующая группа параметров): а) – группа параметров ТЭ «нрШлицевая»; б) – группа параметров ТЭ «внОтверстие точное Н7»; в) – группа параметров ТЭ «нрКонусная»

Покажем примеры типовых шаблонов текстов переходов по обработке наружных цилиндрических поверхностей, имеющихся в базе данных, сформированных с использованием параметров поверхностей – ТЭ (рис.13). Черный треугольник в строке проставляется кликом ЛКМ и указывает на выбираемый пользователем шаблон текста перехода.

а)

б)

в)

г)

д)

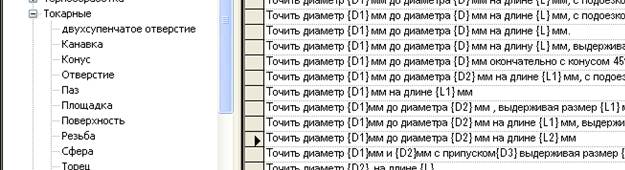

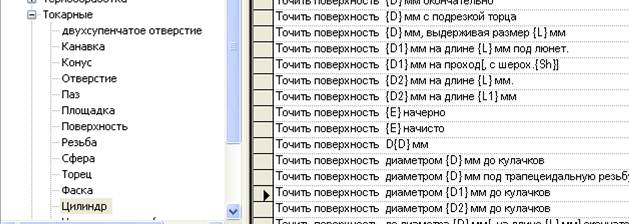

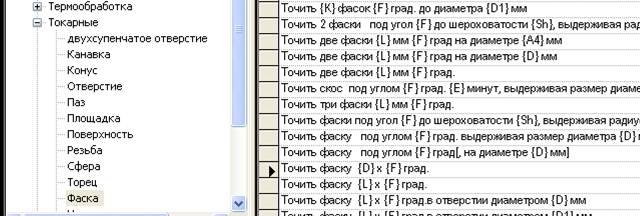

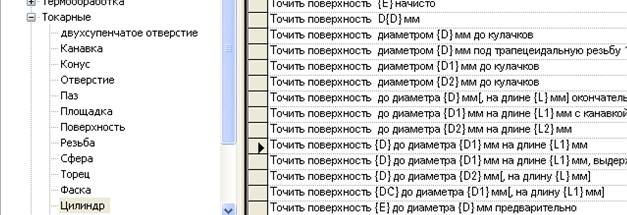

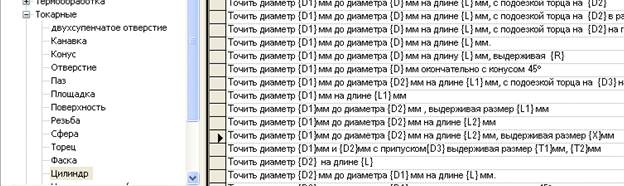

Рисунок 13 – Типовые шаблоны текстов переходов по обработке наружных цилиндрических поверхностей, черным треугольником отмечен выбираемый переход: а) – черновое точение на проход, б) – черновое точение на длине; в) – чистовое точение; г) – чистовое точение с выдерживанием размера; д) – точение фаски

Аналогично переходам по обработке наружных цилиндрических поверхностей, из базы данных могут быть выбраны переходы по сверлению и рассверливанию отверстия, зенкованию фаски и нарезанию резьбы (рис.14).

а)

б)

в)

г)

д)

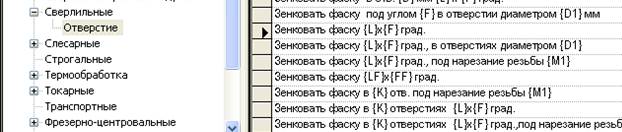

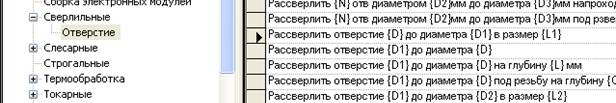

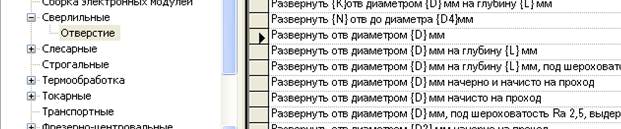

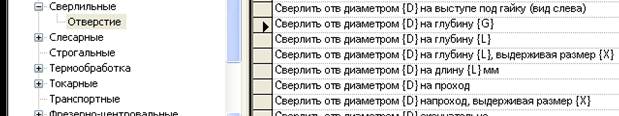

Рисунок 14 – Выбор типовых шаблонов переходов по обработке отверстия: а) – сверление, б) – рассверливание; в) – развертывание; г) – зенкование фаски; д) – нарезание резьбы на глубину
