Канавка | нрЗубчатая\Левая | |
Контур с бобышками | нрЗубчатая\Правая | |
нар Торец\Левый | нрКанавка | |
Недорезы в кармане | нрКанавка торцовая | |
нр Торец\правый | нрКанавка у торца | |
нр Фасонная | нрКанавка у торца\Левая | |
нр Шестигранник | нрКанавка у торца\Правая | |
нрБоковая | нрКанавка\Левая | |
нрВосьмигранник | нрКанавка\Правая | |
нрВыступ | нрКонтур | |
нрВыточка | нрКонусная\Левая | |
нрВыточка\Левая | нрКонусная\Правая | |
нрЗаготовка | нрЛыска | |
нрЗанижение | нрЛыска\Левая | |
нрЗанижение\Верхняя | нрЛыска\Правая | |
нрЗанижение\Правая | нрПаз | |
нрПлоская | нрПлатик | |
нрПлоская и прибыль | нрПрибыль | |
нрПлоская/Боковая | нрПрибыль\Правая | |
нрПлоская\Верхняя | нрРадиусные выемки | |
нрПлоская\Заготовка | нрРезьбоваяЛевая | |
нрПлоская\Задняя | нрРезьбоваяПравая | |
нрПлоская\Левая | нрСкос\Левая | |
нрПлоская\Нижняя | нрСкос\Правая | |
нрПлоская\Передняя | нрСфера\Левая | |
нрПлоская\ПередняяВторая | нрСферическая | |
нрПлоская\ПередняяПервая | нрТорцовая | |
нрПлоская\Правая | нрТорцовая\Левая | |
нрУступ | нрТорцовая\Передняя | |
нрУступПрав. | нрТорцовая\Правая | |
нрФаска | нрФасоннаяЛевая | |
нрФаска\Левая | нрФланец прямоугольный\Правая | |
нрФаска\Правая | нрШейка\Правая | |
нрЦилиндрическая | нрШлицевая | |
нрЦилиндрическая и торец | нрШлицевая\Левая | |
нрЦилиндрическая с фаской\Левая | нрШлицевая\Правая | |
нрЦилиндрическая с фаской\Правая | нрШпоночная\Левая | |
нрЦилиндрическая\Заготовка | нрШпоночная\Правая | |
нрЦилиндрическая\Левая | площадка | |
нрЦилиндрическая\Левая с конусом 45° | прорыв | |
нрЦилиндрическая\Передняя | углубление | |
нрЦилиндрическая\Правая | Утоньшение зуба |
Внимание!
|
|
Ниже приведенные ТЭ, имеющиеся в базе данных, были сформированы некорректно и их использовать нельзя:
вн Скос | внРучей |
внПолость | Выемка |
Канавка | площадка |
прорыв | углубление |
группа отверстий внутренних параллельных задних1 | группа отверстий внутренних параллельных передних 1 |
группа отверстий внутренних параллельных передних 2 | группа отверстий внутренних параллельных передних 3 |
группа отверстий внутренних параллельных передних 4 |
Признаки корректного ТЭ (рис. 7):
1. Поле «Обобщенный» - Да;
2. Поле «Вид поверхности» - заполнено;
3. Поле «Тип поверхности» - заполнено или пустое.

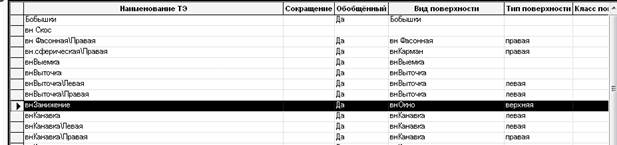

Рисунок 7 – Пример корректного ТЭ
