Ввод оснащения в операции

В закладку «Оснащение» операции вводится то, что является общим для всей операции. В обязательном порядке сюда должно вводиться технологическое оборудование. Кроме того, сюда можно вводить приспособление, СОЖ, режущий, измерительный, сборочный и вспомогательный инструмент. Если переходы выполняются разными инструментами, то их следует вводить в оснащение переходов.

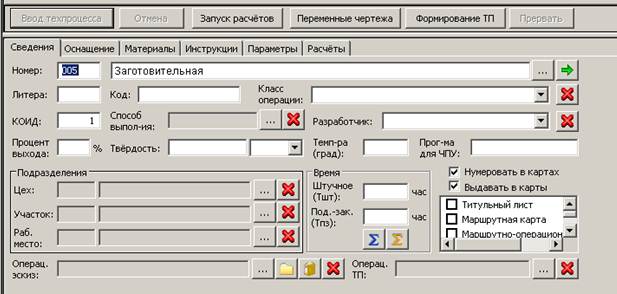

Кликните по операции и откройте в окне операции закладку «Оснащение» (рис.18).

Рисунок 18 – Открытие закладки «Оснащение»

Ввод оснащения выполняется с помощью клавиш, открывающих соответствующий раздел базы данных (рис.19).

Рисунок 19 – Клавиши для ввода оснащения

Б – оборудование;

ПР – приспособление;

Ж – СОЖ;

ВИ – вспомогательный инструмент;

РИ – режущий инструмент;

СИ – средства измерения;

СЛ – сборочный инструмент. и т.д.

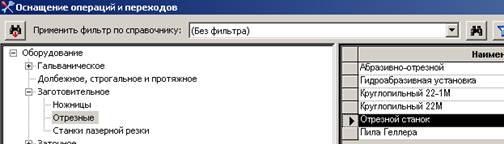

После нажатия клавиши открывается список справочников, в котором нужно найти и открыть таблицу с нужным видом оснащения. Например, для заготовительной операции это будет отрезной станок, который находится в таблице Заготовительное/Отрезные. Справочник раскрывается кликом по значку + или двойным кликом по названию справочника. Раскрывать справочник нужно до тех пор, пока не станут доступны таблицы. В отличие от справочника, таблица не имеет значка + (рис.18).

Рисунок 18 – Открытие таблицы с оснащением

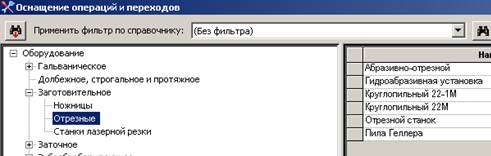

Затем отмечается нужная строка кликом по полю слева от наименования оснащения, при этом в ней появляется символ , а строка выделяется инверсным цветом (белыми буквами на черном фоне) (рис.19).

Рисунок 19 – Выбор строки с оснащением

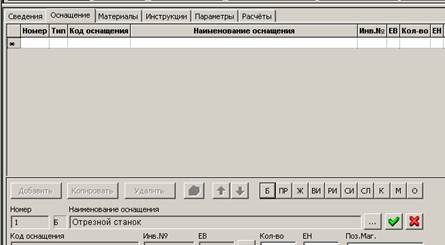

Нажмите клавишу «Ввод» и оснащение отображается внизу окна для проверки (рис.20).

Рисунок 20 – Ввод оснащения в операцию

Для его окончательного ввода в список нужно нажать клавишу , после чего оснащение будет введено (рис.21):

Рисунок 21– Ввод оснащения в список оснащения

В случае ошибки нужно выделить кликом ЛКМ строку с оснащением и нажать клавишу «Удалить».

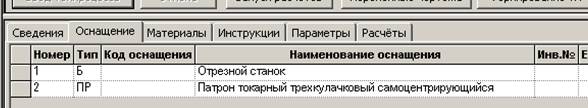

Окончательный вид закладки с оснащением для заготовительной операции показан на рисунке 22.

Рисунок 22 – Пример списка оснащения

По окончании ввода оснащения нажмите кнопку «Ввод операции».

В закладку «Оснащение» операции система T-Flex Технология допускает ввод оборудования, приспособлений, режущего, вспомогательного и измерительного инструмента.
