- знать: основные формулы расчета сварных швов и болтовых соединений;
- уметь: работать со СНиПом для определения расчетного сопротивления стыкового и углового шва и болтовых соединений;
- определять коэффициенты β и условий работы соединения;
- определять количество болтов.
Исходные данные:
Рассчитать прикрепление двух уголков к фасонки фермы. Сварка ручная электродуговая с визуальным контролем.
| № варианта | Класс стали | Толщина фасонки, t, мм | Нагрузка N, кН | Номер профиля | | |
| С375 | 50х5 | 0,9 | 0,95 | |||
| С390 | 63х5 | 0,95 | 1,0 | |||
| С375 | 70х5 | 0,8 | 0,95 | |||
| С390 | 75х6 | 0,9 | 1,0 | |||
| С235 | 80х6 | 0,95 | 0,95 | |||
| С245 | 90х6 | 0,8 | 1,0 | |||
| С255 | 90х7 | 0,9 | 0,95 | |||
| С285 | 100х7 | 0,95 | 1,0 | |||
| С345 | 100х8 | 0,8 | 0,95 | |||
| С375 | 110х8 | 0,9 | 1,0 | |||
| С390 | 125х8 | 0,95 | 0,95 | |||
| С235 | 125х9 | 0,8 | 1,0 | |||
| С245 | 140х9 | 0,9 | 0,95 | |||
| С255 | 140х10 | 0,95 | 1,0 | |||
| С285 | 160х10 | 0,8 | 0,95 | |||
| С345 | 50х5 | 0,9 | 1,0 | |||
| С375 | 63х5 | 0,95 | 0,95 | |||
| С390 | 70х5 | 0,8 | 1,0 | |||
| С345 | 75х6 | 0,9 | 0,95 | |||
| С375 | 80х6 | 0,95 | 1,0 | |||
| С390 | 90х6 | 0,8 | 0,95 | |||
| С235 | 90х7 | 0,9 | 1,0 | |||
| С245 | 100х7 | 0,95 | 0,95 | |||
| С255 | 100х8 | 0,8 | 1,0 | |||
| С285 | 110х8 | 0,9 | 0,95 | |||
| С345 | 125х8 | 0,95 | 1,0 | |||
| С375 | 125х9 | 0,8 | 0,95 | |||
| С390 | 140х9 | 0,9 | 1,0 | |||
| С235 | 140х10 | 0,95 | 0,95 | |||
| С245 | 160х10 | 0,8 | 1,0 | |||
| С255 | 50х5 | 0,9 | 0,95 | |||
| С285 | 63х5 | 0,8 | 1,0 | |||
| С345 | 100х8 | 0,95 | 1,0 |
Порядок выполнения практической работы:
1. Определить нагрузку с учетом коэффициента надежности по назначению здания
N = N ·
, (кН);
где: N – нагрузка, кН;
- коэффициент надежности по назначению здания.
2. Определить нормативное сопротивление проката
, (17, стр. 122, табл. В.5)
3. Принять марку электрода (17, стр.125, табл. Г.1)
4. Определить расчетные сопротивления углового шва
, (17, стр. 125, табл. Г.2);
, (МПа)
где:
- нормативное сопротивление фасонного проката, (17, стр.122, табл.В.5).
5. Принять высоту катетов
, (17, стр. 73, табл. 38):
6. Определяем коэффициенты:
,
, (17, стр.74, табл.39)
7. Проверка условия
, (МПа):
Если условие выполняется расчет ведем по металлу шва, по формуле:
, (кН/см2);
Если условие не выполняется, то расчет ведем по границе сплавления, по формуле:
, (кН/см2);
где:
- нагрузка, (кН);
,
,– коэффициенты, принимаемые в зависимости от вида сварки и положения швов, (17, стр.74, табл.39)
- расчетная длина шва, см;
- расчетное сопротивление углового шва, при расчете по металлу шва, (17, стр. 125, табл. Г.2);
- расчетное сопротивление углового шва, при расчет по границе сплавления,
, (МПа)
где:
- нормативное сопротивление фасонного проката, (17, стр.122, табл.В.5).
- коэффициент условий работы,
- высота катета шва, (17, стр. 73, табл. 38).
8. Определить расчетную длину швов
8.1. По металлу шва
, см
8.2. По границе сплавления

9. Определить длину швов
Следует учитывать, что эта длина шва требуется для прикрепления двух уголков. Распределяем швы между уголками по перу (30%), по обушку (70%).
9.1. Длина шва по обушку:
, см
9.1.1. с учетом непровара принимаем:
=
+ t, см
9.2. Длина шва по перу:
, см
9.1.2. с учетом непровара принимаем:
=
+ t, см

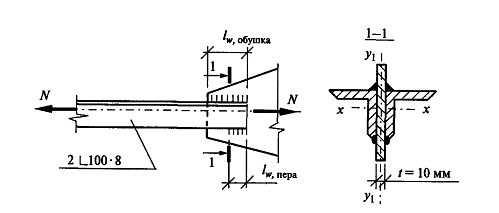

10. Конструируем узел
