Обрушение балконной плиты

27 мая 2007 года произошло обрушение балконной плиты квартиры, расположенной на третьем этаже жилого дома.

Жилой дом – пятиэтажный, кирпичный; построен в 1965 году.

Балконные плиты – заводского изготовления, консольного типа с жестким защемлением опорной балки в несущие наружные стены.

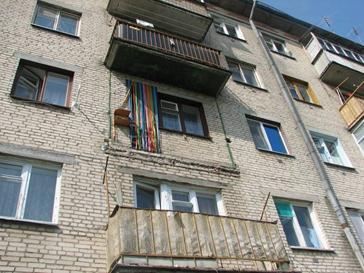

Фрагмент главного фасада здания на участке обрушения балконной плиты представлен на рисунке 9.33.

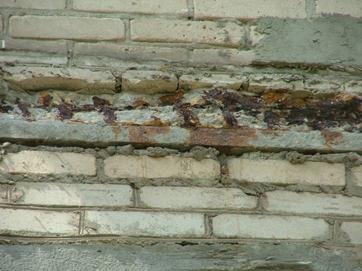

Рисунок 9.33 – Фрагмент обрушившегося участка

В результате обследования обрушившейся балконной плиты установлено следующее:

– плита армирована арматурными сетками из стержней Æ6–7 мм. Сечение балконной плиты с указанием ее армирования (изначально) представлено на рисунке 9.34;

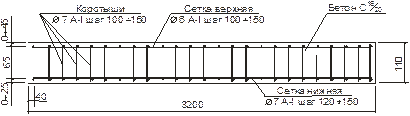

Рисунок 9.34 – Сечение балконной плиты

– измеренная неразрушающим методом прочность бетона составляет 26,4–26,9 МПа;

– пластинчатая коррозия различной интенсивности (от низкой до высокой) арматурных стержней арматурных сеток, коротышей, анкеров. На участках пластинчатой коррозии низкой интенсивности измеренный остаточный диаметр продольных и поперечных арматурных стержней верхней сетки составляет 4,8–5,1, нижней – 5,8–6,2 мм. На участках пластинчатой коррозии высокой интенсивности измеренный остаточный диаметр продольных и поперечных арматурных стержней верхней сетки составляет 1,8–2,6, нижней – 3,4–4,5 мм. На многочисленных участках арматурные стержни сеток разрушены полностью. Измеренный остаточный диаметр коротышей составляет 3,8–4,9 мм. С левой стороны плиты в средней ее части нижняя арматурная сетка не выявлена (произошло ее полное разрушение). На участке стыка опорной балки и тела балконной плиты арматурные стержни разрушены полностью;

– пластинчатая коррозия высокой интенсивности арматурных стержней опорной балки. Измеренный остаточный диаметр продольных стержней составляет 3,5–12,4, поперечных – 3,6–4,0, коротышей – 5,1–5,3 мм;

– участки арматурных стержней, подвергшиеся пластинчатой коррозии низкой интенсивности, разрушаются при минимальном механическом воздействии (проявляется хрупкий излом);

– коротыши на участке стыка опорной балки и тела балконной плиты на многочисленных участках приварены под углом до 15°;

– толщина защитного слоя нижней арматурной сетки составляет от 0 до 20 мм (сетка уложена волнообразно). Толщина защитного слоя верхней сетки составляет от 0 до 45 мм (сетка уложена с выгибом вверх в средней части плиты).

Фрагменты обрушившейся балконной плиты представлены на рисунках 9.35–9.38.

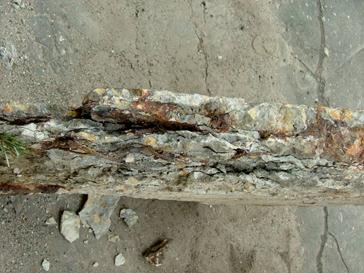

Рисунок 9.35 – Фрагмент опорной балки балконной плиты: пластинчатая коррозия стержней; непроектное положение коротышей

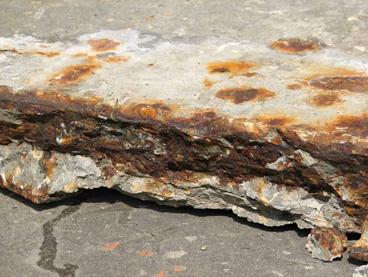

Рисунок 9.36 – Фрагмент балконной плиты: нарушение сцепления цементного камня с крупным заполнителем; полное разрушение и расслаивание бетона; пластинчатая коррозия арматурных стержней

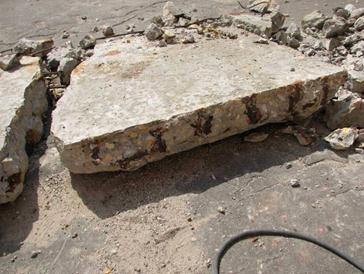

Рисунок 9.37 – Фрагмент балконной плиты: полное разрушение арматурных стержней коррозией

Рисунок 9.38 – Фрагмент балконной плиты: пластинчатая коррозия высокой интенсивности арматурных стержней на участке стыка тела балконной плиты с опорной балкой

Выявлены следующие дефекты и повреждения бетона тела плиты:

– размораживание многочисленных участков плиты со стороны левого бокового торца на глубину до 20 мм;

– расслаивание бетона многочисленных участков плиты со стороны левого бокового торца, вызванное интенсивным размораживанием бетона, приведшее к отделению крупного заполнителя от растворной части бетона и, как следствие, вызвавшее полную потерю прочности бетона на данном участке;

– выкрашивание цементного камня нижней поверхности плиты повсеместно на глубину до 3,0 мм;

– некачественное перемешивание бетонной смеси при изготовлении балконной плиты (скопление крупного заполнителя на отдельных участках и практически его полное отсутствие на других);

– следы коррозии арматуры (следы ржавчины) по нижней поверхности балконной плиты;

– продольные трещины по боковой поверхности опорной балки (со стороны улицы), шириной раскрытия до 0,3 мм, на отдельных участках переходящие в наклонные.

Результаты физико-химического анализа образцов бетона на участках развития интенсивных процессов пластинчатой коррозии арматуры указывают на интенсивную деградацию бетона и развитие пластинчатой коррозии арматуры различной интенсивности в условиях переменной влажности; на отдельных участках – полную деградацию бетона и потерю сцепления цементного камня с заполнителем. Состояние бетона и арматуры – неудовлетворительное.

В качестве крупного заполнителя при изготовлении плиты применен доломит.

Причинами обрушения балконной плиты явились:

– длительное воздействие атмосферной влаги на конструкцию, вызвавшее в конечном итоге значительные и критические повреждения бетона и арматуры плиты;

– невыполнение своевременного ремонта и восстановления плиты, вызванное отсутствием либо недостаточным слежением за ее состоянием;

– нарушение технологии изготовления плиты;

– некачественное изготовление сварного каркаса;

– непроектное расположение сварного каркаса, несоблюдение необходимой толщины защитного слоя бетона;

– применение карбонатных добавок, вызвавших ускоренную карбонизацию бетона и, как следствие, потерю им защитных свойств по отношению к арматуре;

Таким образом, основной причиной возникновения и развития аварийной ситуации явилось изготовление железобетонного элемента с нарушениями требований проектной документации, некачественная эксплуатация жилого дома.
