Самолет имеет четыре основные опоры шасси, которые управляются гидросистемой, состоящей из насоса 1, предохранительного клапана 2, фильтра 3, трехпозиционного распределителя 4, и четырех гидроцилиндров, двух передних 6 и двух задних 7.
Определить время уборки передних и задних опор при следующих данных:
- вес каждой опоры G
- рабочий объем насоса q,
- частота вращения n,
- объемный КПД
при давлении P
=10 МПа
- диаметр цилиндра D,
- диаметр штока d
,
- рабочий ход поршня L,
- длина и диаметр трубопроводов l
, l
, d,
- свойства жидкости: плотность
=900кг/м
, вязкость
.
Местные сопротивления заменить эквивалентными длинами труб, а именно:
- фильтр l
=250 d,
- распределитель (каждый канал) l
=100 d.
Потери давления на трение по длине учесть лишь на участках, длины которых даны (
).
Построить характеристику гидропривода.

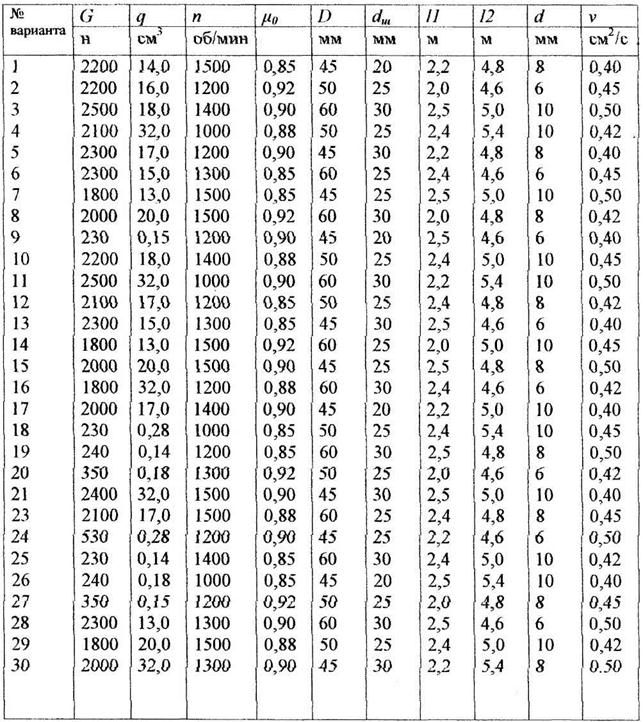

Исходные данные к заданию 2.
|
