Задание 1. Объемный гидропривод вращательного движения состоит из двух гидромашин; гидронасоса I и гидромотора 2

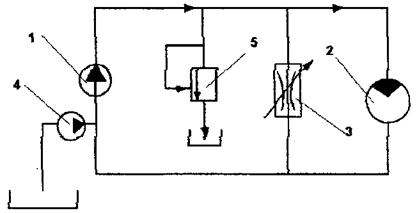

Объемный гидропривод вращательного движения состоит из двух гидромашин; гидронасоса I и гидромотора 2, а также дросселя 3, вспомогательного насоса 4 и предохранительного клапана.

Определить пределы изменения частоты вращения гидромотора n при постоянной нагрузке и следующих данных:

- частоте вращения гидронасоса n ,

- рабочих объемах гидромашин q и q , - окружной нагрузке на вал гидромотора F,

- давлении во всасывающей линии ,

- площади проходного сечения дросселя при полном его открытии S ,

- коэффициенте расхода дросселя ,

- объемным КПД каждой гидромашины =0,95

- диаметр вала гидромотора d,

- суммарный коэффициент местных сопротивлений

Расход через клапан 5 равен 0.

Плотность жидкости =900 кг/м .

Построить характеристику гидропривода.

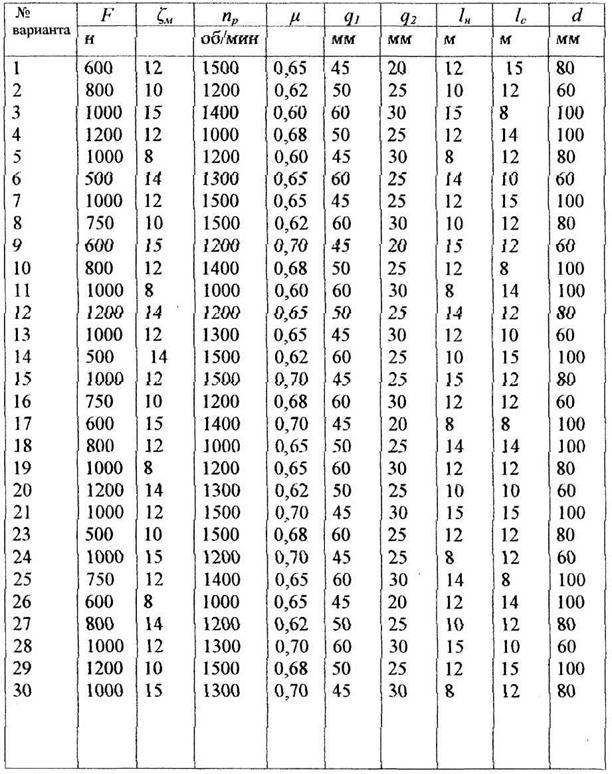

Исходные данные к заданию 1.
