а) вальцовые
Гранулы недостаточно прочны, поверхность шероховата, высокий удельный расход энергии, низкая производительность.
Технологическая схема гранулирования
Процесс гранулирования сухим способом включает следующие основные этапы:
а) подготовка комбикорма к прессованию;
б) прессование;
в) охлаждение гранул;
г) просеивание гранул;
д) изготовление крупок из гранул.
Подготовка комбикорма к прессованию.
Подготовка нужна для придания компонентам определенных физических свойств (вязкости, влажности, температуры).
Комбикорм подвергают гидротермической обработке паром при определенном давлении. Под воздействием пара комбикорм подвергается с одной стороны структурно-механическим, с другой – биохимическим изменениям. В результате получается продукт необходимой вязкости для прессования (биохимические изменения сводятся к изменению состояния крахмала, белка и активных ферментов).
Для нагрева используют пар с минимальным влагосодержанием и давлением 2,5 – 3 атм.
|
|
Процесс прессования: при воздействии усилия на материал пространство между частицами и слой влаги уменьшаются. При уменьшении толщины слоя до мономолекулярного в спрессованном материале в полной мере проявляются силы поверхностного натяжения, что способствует получению прочной гранулы.
Прочность гранулы – тем выше, чем больше степень изменения материала.
Охлаждение гранул.
Гранулы выходят из пресса с температурой 65 – 960 С. при такой температуре они не пригодны к складированию и хранению. Поэтому их охлаждают.
Интенсивность удаления тепла и влаги находится в зависимости от температуры и размера гранул, от скорости движения гранул в охладителе.
Влажность гранул снижается при охлаждении на 1 – 2,5 %, а температура до 20 – 300 С. это способствует повышению их механической прочности.
Просеивание гранул.
В процессе гранулирования получается большое количество крошки, которая не пригодна к хранению.
При просеивании получают однородные гранулы. Количество крошки не должно превышать 5 % при использовании решета с отверстиями Ø 2 мм.
Получение крупок.
Считается более экономичным приготавливать гранулы большого диаметра, а потом перед скармливанием измельчать их на вальцовых дробилках.
Оборудование для гранулирования кормов.
В настоящее время нашей промышленностью выпускаются грануляторы ОГМ – 0,8; ОГМ – 1,5; ОГМ – 3 для гранулирования травяной муки, и гранулятор ДГ – 1 для гранулирования комбикормов.
Технические характеристики грануляторов.
№ п/п | Показатели | ОГМ – 0,8 | ОГМ – 1,5 | ДГ - 1 |
Производительность, кг/ч а) травяной муки б) комбикормов в) кормосмеси | 200 - 1000 500 - 600 | - 900-1200 | - 2000-3500 | |
Давление пара, кг/см2 | - | - | 3,5 - 4 | |
Температура гранул после гранулирования, град. | 64 - 96 | 64 - 96 | 50 - 80 | |
Температура гранул после охлаждения, град. | на 7 – 100 выше t воздуха | |||
Общая установленная мощность, кВт | 59,8 | 98,2 | 108,2 | |
Частота вращения матрицы, об/мин |
4. Основы расчета пресс – гранулятора с кольцевой матрицей.
|
|
Теория процесса прессования.
Исследованиями процесса гранулирования установлено, что наиболее точной характеристикой спрессованного образца является его плотность в кг/м3.
Связь между удельным давлением и плотностью образца при прессовании следует степенному закону:
где и - постоянные коэффициенты, зависящие от свойств кормов.
Этой зависимости подчиняются многие материалы (солома, отруби, концентраты, травяная мука).
Анализируя процесс прессования, можно отметить в нем 3 этапа:
1. слеживание, когда корм уплотняется без заметного приложения внешнего усилия до ;
2. подпрессовка – уплотнение корма до ;
3. собственно прессование – уплотнение корма до и выше.
Для получения прочных гранул плотность корма должна быть в пределах 1200 – 1300 кг/м3. дальнейшее увеличение плотности не вызывает повышения прочности, однако расход энергии растет.
В качестве характеристики гранулируемости (брикетируемости) корма служит степень уплотнения , представляющая собой отношение объема порции материала до прессования () к объему полученной гранулы или брикета (), т.е.
или
где - плотность рыхлого (исходного) материала, кг/м3; - плотность полученного монолита, кг/м3.
Существует несколько теорий процесса уплотнения: капиллярное, коллоидное, молекулярное и др.
Признание получила молекулярная теория, разработанная В.М. Наумовичем на основе термодинамической теории прилипания Б.В. Дерягина. Согласно последней – основная причина соединения твердых частиц между собой усматривается в явлении прилипания. По этой теории наличие сил молекулярного притяжения между атомами и молекулами приводит к появлению сил между макроскопическими телами, аналогичных силам прилипания.
Повышение давления способствует упрочению монолита за счет устранения воздушных пор и увеличения площади контакта между частицами, что приводит к возрастанию сил молекулярного прилипания.
При достижении телом беспористого состояния дальнейшее повышение давления становится не эффективным.
Исследовали процесс прессования академики: В.П Горячкин, И.И. Вольф, Е.М. Гутьер, М.Н. Летошнев, М.А. Пустичин. В наше время: С.А. Алферов, И.А. Дотов, Е.А. Храпач.
Процесс образования гранул.
1 – матрица
2 – нож
3 – прессующий валец.
Весь процесс образования гранул в прессах с кольцевой матрицей разделяется на 3 фазы.
В первой фазе корм, поданный внутрь матрицы (1), под действием центробежной силы прижимается к ее внутренней поверхности. Вначале происходит уплотнение материала, не требующее значительных усилий. По мере приближения материала к месту контакта вальца с внутренней поверхностью матрицы увеличивается его плотность и растет давление прессования. Радиальное давление вальца превышает сопротивление корма, ранее спрессованного в отверстиях матрицы, и новая порция корма поступает в них.

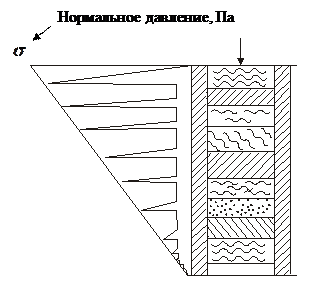

Происходит 2 – я фаза процесса.
3 – я фаза – в момент встречи выдавленного из отверстия матрицы столбика с неподвижным ножом. В этот момент происходит отделение готовой гранулы от оставшегося в отверстии корма.
Определение пропускной способности пресс – гранулятора.
При работе пресс – гранулятора за один оборот матрицы через каждое ее отверстие продавливается одна гранула. Таким образом, масса гранул, получаемых за 1 оборот матрицы будет равна:
|
|
, кг/об
где - диаметр гранулы, м; - длина гранулы, м; - плотность гранулы, кг/м3; - число прессующих вальцов; - число отверстий в матрице.
Производительность пресс – гранулятора с вращающейся кольцевой матрицей определяется по формуле:
, кг/мин
где - коэффициент буксования ; - коэффициент использования живого сечения матрицы .
Мощность двигателя на привод пресс – гранулятора (а не всего гранулятора):
где - к.п.д. трансмиссии и электрического двигателя.
Мощность для процесса прессования:
