Общие сведения. Усилители, предназначенные для усиления сигналов в узкой полосе частот, называются избирательными

Усилители, предназначенные для усиления сигналов в узкой полосе частот, называются избирательными.

АЧХ избирательного усилителя (рисунок 7.1) имеет резонансный характер с максимумом коэффициента усиления K₀ на частоте настройки усилителя f₀ и узкую полосу пропускания 2 ∆f.

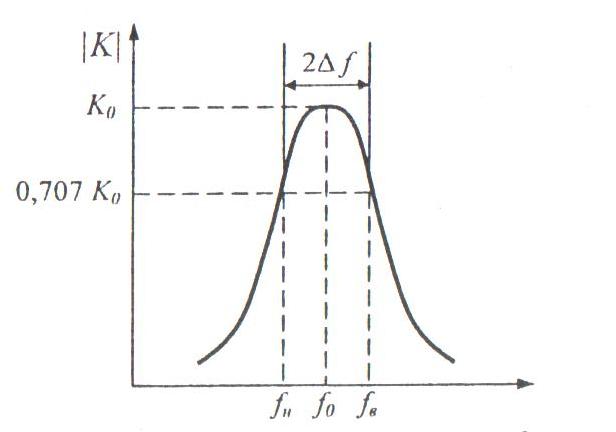

Рисунок 7.1.- АЧХ избирательного усилителя

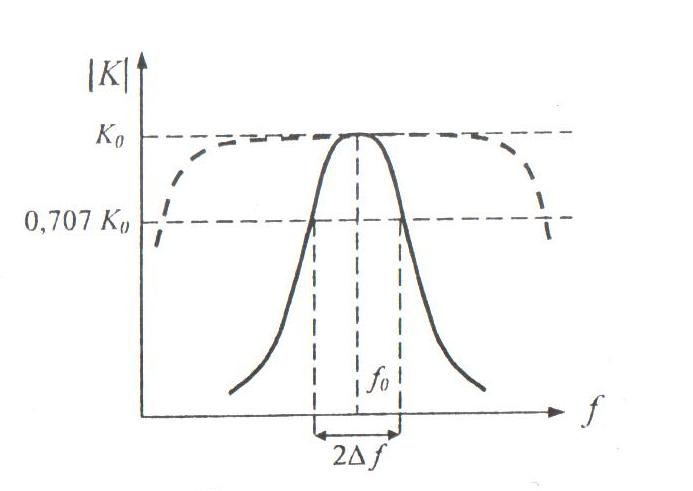

На рисунке 7.2 для сравнения штрихпунктирной линией показана АЧХ обычного усилительного каскада.

Рисунок 7.2.- АЧХ резонансного усилителя

Для избирательного усилителя отношение боковых частот

А избирательные свойства, или селективность оцениваются добротностью

которая составляет обычно десятки – сотни.

Назначение избирательных усилителей состоит в выделении и усилении сигнала определённой частоты из широкополосного входного сигнала.

Избирательные усилители применяются:

- для увеличения помехозащищённости устройств, работающих на фиксированных частотах;

- для организации каналов передачи информации с частотным разделением (уплотнением) в технике связи;

- в качестве основы для построения таких измерительных приборов, как селективные вольтметры и анализаторы спектра;

- для настройки радио- и телевизионных приёмных устройств на фиксированную частоту передатчиков.

По принципу построения различают два основных типа избирательных усилителей:

- резонансные усилители (LC -усилители), использующие избирательные свойства LC - избирательных контуров. Такие усилители применяются на высоких частотах (f₀ > 100 кГц);

- RC -усилители, реализация избирательных свойств в которых достигается с использованием специальных частотно-зависимых RC -цепей определённого типа. Такие усилители используются на низких частотах (f₀ < 100 кГц).
