Архитектура MB для МП Hammer

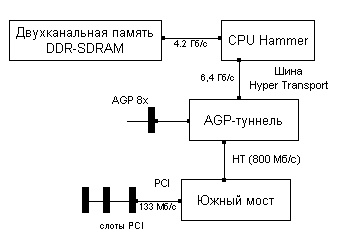

МП AMD Hammer имеет встроенный контроллер памяти, что устраняет допзадержки времени, возникающие при обращении к внешнему контроллеру. Кроме того он имеет один или несколько встроенных контроллеров HT, используемых для связи с южным мостом и другими МП (в многопроцессорных системах). Северный мост как таковой отсутствует, вместо него контроллер AGP-порта, служащий также туннелем (термин AMD) для обмена данными с южным мостом. В свете новой архитектуры роль шины PCI изменилась, он по-прежнему остается основной шиной расширения, предназначенной для подключения внешних устройств. Для самых требовательных устройств имеются два варианта скоростной шины PCI, контроллеры которой реализуются на дополнительных микросхемах, подключенных к северному мосту - 64-х разрядная PCI, имеющая пропускную способность 533 Мб/с при частоте 66 МГц. Следующий шаг в росте пропускной способности обеспечивает 64-х разрядная шина PCI-X, обладающая обратной совместимостью с 32-х и 64-х разрядной шиной PCI с тактовой частотой 133 МГц и пропускной способностью 1066 Мб/c. Предусмотрены версии, передающие за такт 2 или 4 пакета данных с пропускной способностью до 2.1 Гб/с и до 4.2 Гб/с соответственно.

На смену шине PCI выходит технология 3GIO (Third Generation I/O), которая была представлена фирмой Intel в феврале 2001 года (др. название Serial PCI). По замыслу ее создателей она обладает программной совместимостью PCI и предназначена заменить последнюю в качестве межчипового соединения, а также в качестве шины расширения ПК и серверов на базе МП Intel. Принципиальное различие между 3GIO от PCI состоит в том, что эта непараллельная разделяемая шина, а последовательная с архитектурой «точка-тире-точка». Один канал обеспечивает пропускную способность 2,5 Гб/c. В дальнейшем пропускная способность будет повышена до предельных значений для медных проводников (10 Гбит/с).

Каналов может быть до 32-х штук. В перспективе 3GIO может заменить как PCI, так и другие соединения на уровне MB, включая AGP и Intel HubLink и обеспечивают точки подключения всех внешних скоростных шин. Технология 3GIO открывает реальный путь к созданию так называемых «запечатываемых» компьютеров, обладающих некоторой способностью к модернизации, за счет модулей расширения в виде специальных картриджей; однако вопрос о том, получит ли такой подход поддержку индустрии, остается открытым.
