Конкретные измерительные приборы

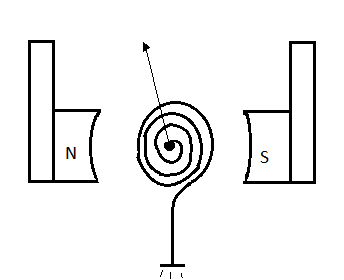

1. Магнитно электрический ИП.

Принцип действия – взаимодействие проводника с полем, ток в рамке, поворот стрелки, пружинка уравновешивает.

Достоинства:

- равномерная шкала

- высокая чувствительность и точность

- малое влияние внешних полей, так как сильное собственное поле.

Недостатки:

- только по постоянному току

- измеряются только слабые токи

- высокая стоимость

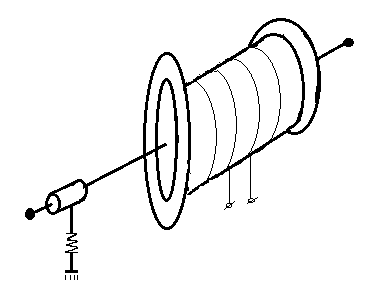

2. Электромагнитный ИП.

Для создания поля используют соленой подвижный стальной сердечник, втягивается в соленоид при подачи напряжения.

Достоинства:

- выносливость к перегрузкам

- возможное измерение постоянного так и переменного тока и напряжения

- простота и дешевизна

Недостатки:

- малая чувствительность и точность

- боится внешних полей

- характер шкалы неравномерный

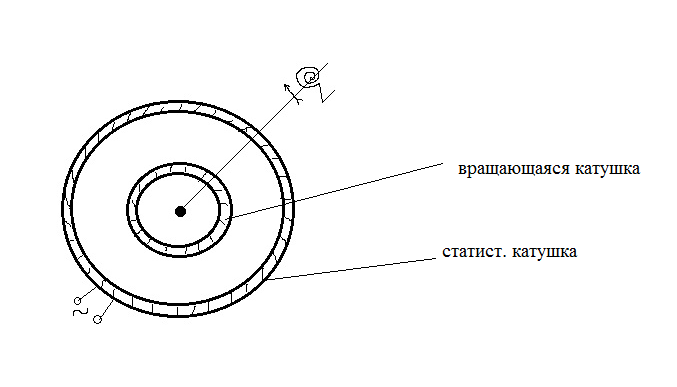

3. Электродинамический ИП

Принцип работы.

Одна катушка укреплена неподвижно, другая может вращаться вокруг своей оси.

Недостатки:

-характер шкалы неравномерный

-собственное магнитное поле мало, поэтому сильно воздействуют внешние поля.

- малая чувствительность.

Часто используют эту конструкцию для изменения мощности.

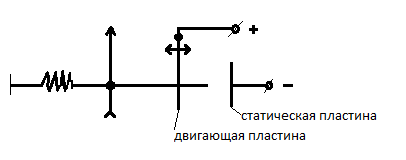

4 Электростатический ИР

Принцип действия

Основан, на взаимодействия двух заряженных тел.

Достоинства:

- не потребляется мощность

-широкий частотный диапазон

Недостатки:

-неравномерная шкала

-малая чувствительность

- можно измерять только напряжение.

Эти приборы с механической уравновешивающей силой.
