Измерительные приборы

Электромеханические измерительные приборы.

Они получили наибольшие распространения в радиотехники. Используются как для непосредственной оценки, так и в качестве индикаторов. В таких устройствах энергия электромагнитного поля преобразуется в механическую (поворот стрелки). Измеряемая величина вызывает вращательные движения подвижной части прибора. Создается вращательный момент.

М_вр =ʄ (х,α)

х – любая электрическая величина (ток, частота.)

α – угол поворота.

Если бы действовал только вращательный момент, то подвижная часть повернулась бы до упора. И измерений не провели бы. Поэтому в приборе создают противодействующий момент.

М_пр =wα

w – удельный противодействующий момент. Созданный устройством уравновешивания на единицу угла.

При М_пр = М_вр стрелка останавливается и фиксируется истинное х.

Все элементы механических преобразований подразделяются в зависимости от способа создания уравновещивающего момента на:

- механические.

- электрические (логометры).

Элементы конструкции электромеханических преобразователей.

1. Крепление подвижной части.

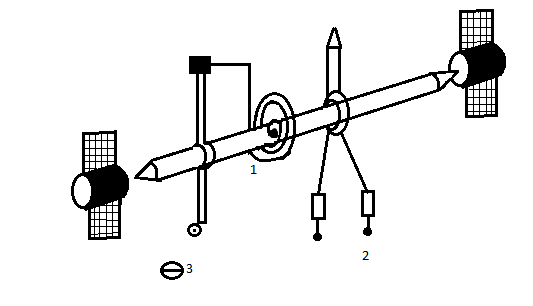

Рисунок -2

1- Пружина

2- Уравновешивающие грузики

3- Винт корректора.

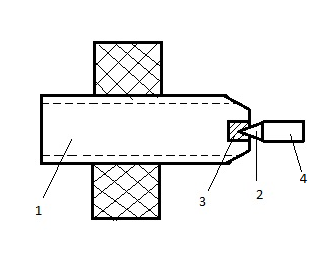

Рисунок-3

1- Винт

2- Керн

3- Алмаз, агат, рубин

4- Ось.

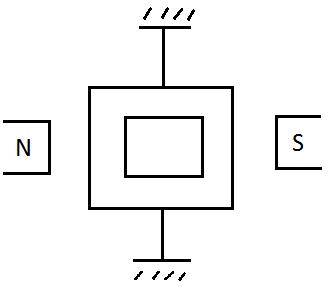

- на растяжках.

Рисунок – 4

2. Отсчетное устройство.

-обычная шкала стрелки копьевидным концом.

- зеркальная игла стрелка с ножевидным концом.

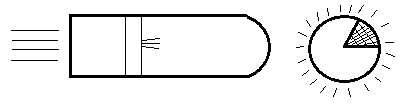

- электронно световые индикаторы.

- светотехнические индикаторы.

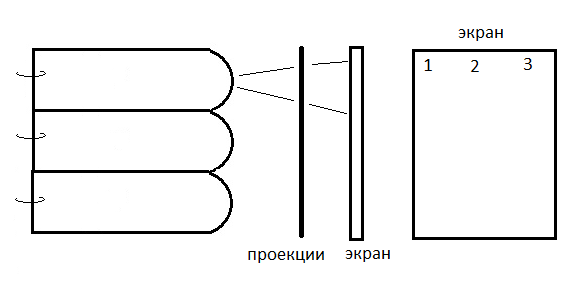

- составные

- газоразделительные индикаторы.
