Методы сравнения эффективности различных циклов

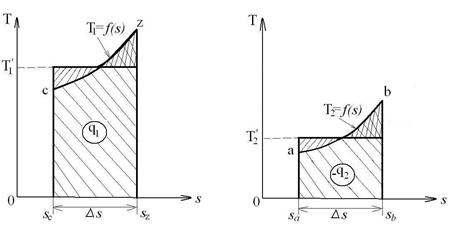

В разделе 13.3. для сравнения экономичности циклов Отто и Дизеля при различных заданных условиях сравнения использовался графический метод сравнения при помощи T-s диаграммы. В данном разделе рассмотрим метод сравнения, основанный на использовании усредненных температур: и , которые графически демонстрируются на следующих рисунках:

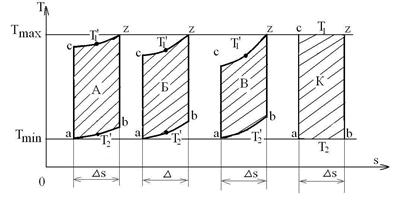

Таким образом, сравниваемые циклы заменяются на эквивалентные циклы Карно при использовании усредненных температур. Тогда термический кпд эквивалентного цикла Карно можно представить в виде: . Сравнение термических кпд различных эквивалентных циклов Карно между собой проводится при одинаковых предельных температурах: T ₁= T _max и T ₂= T _min. Сравним эквивалентные циклы А, Б, В с К- циклом Карно:

Чем больше термический кпд эквивалентного цикла Карно, тем экономичней двигатель. Чем больше усредненная температура подвода теплоты и чем меньше эквивалентная температура отвода теплоты, тем больше термический кпд цикла. Так как изобара более пологая логарифмическая кривая в T-s координатах, чем изохора, то изобарный цикл более экономичен, чем изохорный цикл , т.е. термический кпд цикла Дизеля больше термического кпд цикла Отто ( ).
