| Установка подъемная для ремонта и бурения скважин УПРБ-125 | ||

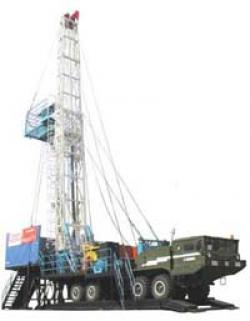

| Установка подъемная для ремонта и бурения скважин УПРБ-125 предназначена для - бурения ротором и забойными двигателями скважин глубиной 2700 м (при массе колонны 24 кг/м); - капитальных ремонтов, освоения и восстановления нефтяных и газовых скважин, глубиной до 5400 м. (НКТ 14 кг/м). Технические характеристики Монтажная база БАЗ-69099 полуприцеп ПС-6 МЗКТ-7003 Двигатель шасси ЯМЗ-843 1.10 ТМЗ-8431.10, САТ С-15 (КПП «Алиссон 4700») Грузоподъемность на талевом блоке номинальная, кН (тс) 1226(125) Коробка отбора мощности от колесного тягача Лебедка основная однобарабанная, с двухленточным тормозом и пневматической фрикционной муфтой включения барабана, с канавками Лебуса - номинальное тяговое усилие на втором ряду намотки, кН(тс) 191(19,5) - число тормозных шкивов 2 - тормоз ленточно-колодочный - управление тормозом ножное пневматическое и ручное механическое с поста бурильщика - гидротормоз включение дисковой пневматической муфтой - скорость перемещения крюка, м/с: наибольшая/наименьшая 1,5/0,15 Высота до оси кронблока, м 37 Наибольшая высота подъема крюка, м 32 Лебедка вспомогательная гидравлическая, управление с поста бурильщика - грузоподъемность, кН (тс) 48 (5) Кронблок пятироличный Талевая система/оснастка восьмиструнная/4х5 Диаметр талевого каната, мм 28 Мачта телескопическая, двухсекционная, фирменной конструкции, с балконом верхового рабочего, наклонная с открытой передней гранью с сигнализацией звуковой и визуальной посадки верхней секции, в клинья Подъем и выдвижение вышки Гидродомкратами и гидроприводной лебедкой - управление подъемом и выдвижением вышки дистанционное, от специального пульта с земли Габаритные размеры, мм: - длина/ширина/ высота 26500/3200/4500 26500/3100/4500 26500/3200/4500 – без балкона Полная масса установки (не более), кгс 60000 | |
| Установка подъемная для ремонта и бурения скважин УПР-100 | ||

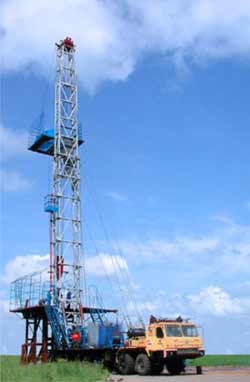

| Установка подъемная передвижная УПР-100 предназначена для бурения ротором и забойными двигателями; освоения, ремонта и восстановления нефтяных и газовых скважин, глубиной до 5000 метров (НКТ 14 кг/м), зарезки вторых стволов и бурения скважин, глубиной до 1500 м. Технические характеристики Монтажная база БАЗ 69096 Полуприцеп ТСП 94163-0000030 Грузоподъемность на крюке, кН (тс), номинальная 981 (100) Талевая система/оснастка восьмиструнная/4х5 Мачта телескопическая, двухсекционная, с балконом верхового рабочего Подъем и выдвижение мачты гидравлическими домкратами и гидроприводной лебедкой Высота до оси кронблока, м 32 Наибольшая высота подъема крюка, м 27 Лебедка однобарабанная гидравлическая, с бесступенчатым дистанционным управлением скоростями и ленточно-колодочными тормозами или механическая с пневматичекой фрикционной муфтой влкючения барабана Электрооборудование 24В Питание рабочих систем агрегата От генератора автомобиля через аккумуляторную батарею, или от внешнего источника электроэнергии 220В через трансформатор и выпрямитель Габаритные размеры, мм; длина/ширина/высота 18740/3000/4450 Масса агрегата (не более), кгс 50000 50000 | |
| Установка подъемная передвижная на базе шасси КрАЗ 63221, КрАЗ 7140 H6 УПР-100 | ||

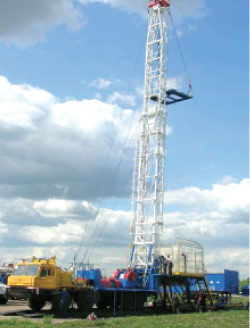

| Предназначена для бурения ротором и забойными двигателями скважин глубиной 2500м (при массе колонны 24 кг/м), капитальных ремонтов, освоения и восстановления нефтяных и газовых скважин, глубиной до 5000 м. (НКТ 14кг/м) и обеспечивает:
| |
| Агрегат подъемный для ремонта скважин АПР-80 | ||
| Агрегат АПР-80 предназначен для ремонта и освоения нефтяных и газовых скважин, и способен проводить следующие работы: спуско-подъемные операции с насосно-компрессорными и бурильными трубами и насосными штангами; ловильные и другие виды работ, ликвидация скважин; разбуривание песчаных пробок, цементных стаканов; фрезерование металлических предметов; освоение скважин после бурения и т.д. Технические характеристики Монтажная база БАЗ 690902 Полуприцеп ТСП 94 163-0000030 Грузоподъемность на талевом блоке, номинальная, кН (тс) 800 (80) Коробка передач трехскоростная Лебедка основная механическая однобарабанная, модернизированная (усиленная) с двумя тормозными шайбами - диаметр талевого кантата по ГОСТ 16853, мм 25 - число тормозных шкивов 2 - тормоз колодочный - скорость перемещения крюка, м/с: наибольшая/наименьшая 1,42/0,15 Привод лебедки от двигателя шасси от палубногодвигателя Лебедка вспомогательная Гидравлическая - номинальное тяговое усилие, кН (тс) 30 (3,0) Мачта телескопическая, двухсекционная с открытой передней гранью, с балконом верхового рабочего - высота до оси кронблока, м 32 (29, 25) - крепление мачты в рабочем положении система расчалок для крепления к внешним якорям Талевая система/оснастка шестиструнная/3×4 - талевый блок одноосный трехшкивный Приустьевая нижняя рабочая площадка - габаритные размеры, мм - регулируемая высота, м 5000×4000 до 6 Габаритные размеры, мм: - длина/ширина/высота 186000/2750/4440 (16500/2750/4440, 14470/2750/4440) 186000/2750/4440 (16500/2750/4440, 14470/2750/4440) Полная масса установки (не более), кгс 40000 40000 | |
| Агрегат подъемный для ремонта скважин АПР-60/80 | ||
| Агрегат для капитального ремонта и освоения нефтяных и газовых скважин способен проводить следующие работы: переезд от скважины к скважине; монтаж и демонтаж на скважине; спуско-подъемные операции с насосно-компрессорными и бурильными трубами и насосными штангами; ловильные и другие виды работ, ликвидация скважин; разбуривание песчаных пробок, цементных стаканов; фрезерование металлических предметов; освоение скважин после бурения, разведывательного бурения скважин глубиной до 2000 м и т.д. Технические характеристики Монтажная база КрАЗ 65053-02, 63221-044 КамАЗ 6522 Грузоподъемность на талевом блоке - номинальная грузоподъемность, кН (тс) 600 (60)(без ветровых оттяжек) - кратковременная, максимально допустимая, кН (тс) 800 (80) Коробка передач трехскоростная Лебедка основная однобарабанная - диаметр талевого каната по ГОСТ 16853, мм 25 - число тормозных шкивов 2 - тормоз колодочный - управление тормозом ножное пневматическое и ручное механическое - скорость перемещения крюка, м/с: наибольшая/наименьшая 1,42/0,15 Лебедка вспомогательная гидравлическая - номинальное тяговое усилие, кН (тс) 16 (1,6) Мачта телескопическая, двухсекционная с открытой передней гранью - высота до оси кронблока, м 22,6 - крепление мачты в рабочем положении устройство для безякорного крепления и система расчалок для крепления к внешним якорям Талевая система/оснастка шестиструнная/3×4 Приустьевая нижняя рабочая площадка - габаритные размеры, мм 3000×4000 - регулируемая высота, м 1,0 – 3,0 Габаритные размеры, мм: длина 13000 ширина 2500 высота 4000 Полная масса установки (не более), кгс 29600 29400 | |
| Агрегат подъемный для ремонта скважин АПРС-50К | ||
| Агрегат предназначен для производства спускоподъемных операций при текущем и капитальном ремонте скважин, не оборудованных вышками или мачтами, для производства тартальных работ, для чистки песчаных пробок желонкой и возбуждения скважин поршневанием (свабированием), кроме того, с его помощью промывочным агрегатом и ротором можно проводить промывку скважин и разбуривание песчаных пробок, разведывательное бурение скважин (условная глубина бурения скважин – 1250 м (при бурении колонной 14 кг/м) при использовании дополнительного оборудования (ротора РМ 250, или силового вертлюга). Технические характеристики | |
| Агрегат подъемный для ремонта скважин АПРС-50 КAM | ||
| Агрегат предназначен для производства спускоподъемных операций при текущем и капитальном ремонте скважин, не оборудованных вышками или мачтами, для производства тартальных работ, для чистки песчаных пробок желонкой и возбуждения скважин поршневанием (свабированием), кроме того, с его помощью промывочным агрегатом и ротором можно проводить промывку скважин и разбуривание песчаных пробок, разведывательное бурение скважин (условная глубина бурения скважин – 1250 м (при бурении колонной 14 кг/м) при использовании дополнительного оборудования (ротора РМ 250, или силового вертлюга). Технические характеристики | |
| Агрегат подъемный для ремонта скважин АПРС-50П | ||
| Агрегат предназначен для производства спускоподъемных операций при текущем и капитальном ремонте скважин, не оборудованных вышками или мачтами, для производства тартальных работ, для чистки песчаных пробок желонкой и возбуждения скважин поршневанием (свабированием), кроме того, с его помощью промывочным агрегатом и ротором можно проводить промывку скважин и разбуривание песчаных пробок, разведывательное бурение скважин (условная глубина бурения скважин – 1250 м (при бурении колонной 14 кг/м) при использовании дополнительного оборудования (ротора РМ 250, или силового вертлюга). Технические характеристики | |
| Агрегат подъемный для ремонта скважин АПРС-40М на шасси КрАЗ, КамАЗ, Урал | ||
| Агрегат предназначен для производства спуско-подъемных операций при ремонте скважин, не оборудованных вышечными сооружениями для производства тартальных работ, для очистки песчаных пробок желонкой и для возбуждения скважин поршневанием (свабированием),. разведывательного бурения скважин (условная глубина бурения скважин – 1000 м (при бурении колонной 14 кг/м) при использовании дополнительного оборудования (ротора РМ 250, или силового вертлюга) |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Область применения
Агрегат предназначен для ремонта и освоения нефтяных и газовых скважин, зарезки боковых стволов.
Условная глубина скважин при ремонте и освоении – 4000 м.
Условная глубина бурения скважин трубами диаметром 89 мм – 3000 м.
Краткое описание
Агрегат представляет собой комплекс энергетического и подъемного оборудования, расположенного на полноприводном шасси высокой проходимости БАЗ-69507. В состав оборудования агрегата входит:
- лебедочный блок совместного изготовления с иностранной фирмой с однобарабанной гидравлической лебедкой, позволяющей плавно изменять скорость движения талевого блока при спуско-подъемных операциях;
- рабочий привод гидронасосов лебедочного блока – асинхронный двигатель на 380В, взрывозащищенного исполнения, размещенный на автоприцепе;
- аварийный привод гидронасосов лебедочного блока – от двигателя автошасси;
- вышка телескопическая с открытой передней гранью;
- гидравлические аутригеры для установки агрегата в рабочем положении;
- вспомогательная (дополнительная) однобарабанная лебедка;
- устройство для перепуска талевого каната;
- гидрораскрепители труб;
- приспособление для подвешивания машинных ключей за блоки, расположенные на продольной балке балкона верхового рабочего;
- приспособление для подвешивания гидроключей:
ГКШ-1200 (изготовитель «Салаватнефтемаш»);
ОЙЛ-Кантри;
КПТ (изготовитель «Ижнефтемаш»);
- кабина оператора - регулируемая по высоте и по расположению относительно устья скважины;
- балкон верхового рабочего с магазином для вертикальной установки труб с приспособлением для эвакуации верхового рабочего;
- мобильная рабочая площадка с подсвечниками, складываемая в транспортное положение и выставляемая в горизонтальной плоскости за счет винтовых опор.
Основные технические данные
Примечание: *) Оборудование поставляется за отдельную плату
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Назначение изделия, краткое описание
1. Техническая характеристика агрегата А7-60М
Агрегат предназначен для освоения и ремонта нефтяных и газовых скважин (для зарезки боковых стволов) в макроклиматических районах сумеренным и холодным климатом при температуре окружающего воздуха от минус 40 С до плюс 40 ° С. Категория размещения 1 по ГОСТ 15150-69.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Разработано в дизайн-студииИКЦ “Экспресс”
| ||||||||||||||||
 Назначение изделия, краткое описание
Агрегат предназначен для текущего ремонта скважин не оборудованных вышечными сооружениями, для производства тартальных работ, для чистки песчаных пробок желонкой и для возбуждения скважин поршневанием (свабированием) при намотке на барабан лебедки тартального каната Ø15.5 мм.
Основные технические характеристики: Агрегат для ремонта скважин АПРС (А5-40М)
Скачать подробную информацию |
| ||||||||||||||
 Назначение изделия, краткое описание
Установка предназначена для: 1) производства спуско-подъемных операций в процессе текущего ремонта скважин, не оборудованных стационарными вышками; 2) свинчивания и развинчивания насосно-компрессорных труб и глубинно-насосных штанг; 3) чистки песчаных пробок желонкой, свабирование скважин при намотке на барабан лебедки тартального каната. Климатического исполнения У ГОСТ 15150-69. Установка также пригодна для эксплуатации в условиях холодного климата макроклиматического района У2 по ГОСТ16 350-80
Основные технические характеристики: Самоходная установка для ремонта скважин СУРС-40, СУРС-40МД
Скачать подробную информацию |
| ||||||||||||||
Назначение изделия, краткое описание
Установка УПА-60 предназначена для: -разбуривания цементной пробки в трубах диаметром 5-6 дюймов и связанных с этим процессом операций (спуска и подъема бурильных труб, промывки скважин и т. д.); -установки эксплуатационного оборудования на устье скважины; -проведения ремонтных работ и работ по ликвидации аварий; -проведения буровых работ. Установка УПА-60 предназначена для работы в условиях умеренного и холодного макроклиматических районов по ГОСТ 16350-80. Климатическое исполнение — "У" при температуре окружающего воздуха от -45°С до +40°С. Все механизмы установки, за исключением промывочного насоса, монтируются на шасси автомобиля КрАЗ 65101 комплектации 0000100 (далее КрАЗ). Агрегат УПА-60 изготовлен в соответствии с Правилами безопасности в нефтяной и газовой промышленности ПБ08-624-03.
Основные технические характеристики: Установка подъемная для освоения и ремонта нефтяных и газовых скважин УПА-60 (А50М1-02)
Скачать подробную информацию |
Агрегат для ремонта скважин А2-32
