Не открываются двери в поезде

1 2 3 4 5 6 7

Двери не открываются в поезде.

Открыть двери от второй кнопки.

Двери открылись.

Двери не открылись.

Неисправную первую кнопку закрываем флажком

Работаем от 2-й кнопки

Первая кнопка исправна.

Проверить положение ППД

ППД,,двери справа’’

Переключить на,,двери слева’’ и открыть двери.

Проверить U на 10-м проводе.

ППД,,двери слева’’ ППД,,двери справа’’ ППД,,двери слева’’

Напряжения нет

а) переходим на КРУ б) открываем двери, в) высаживаем пасс-ров, г) докладываем ДЦХ, д) закрываем двери, е) уезжаем от КРУ.

Напряжение есть

Проверить А-21

А-21 включён (не выбит)

А-21 отключён (выбит)

Включаем А-21

А-21 вновь выбивает. К.З. либо на проводе Д, либо на проводе Д1

Реверсивную ручку в 0

Включаем А-21

А-21 вновь выбивает (К.З. на проводе,,Д’’) Открываем двери от КРУ.

Причины: 1. залипшая КРЗД (если пользовались) 2. неисправность АСНП 3. неисправность кулачка Д 4. постороннее питание на 12 поездном проводе

А-21 не выбивает (на проводах Д и Д1 К.З. нет)

Открываем двери

Двери не открылись

А-21 вновь выбило. К.З. глухое на 31 пр.

Открыть двери вручную

1. проверить КРЗД - залипла - отжать, открыть двери - неиспр. не устранилась - доклад ДЦХ, открыть двери из хвоста, высадить пас-жиров. 2. отключить ВБД, открыть двери, доложить ДЦХ, вызвать ТЧМ, продолжить работу. 3. При неисправности кулачка Д: а) Переходим на КРУ, б) открываем двери, в) докладываем ДЦХ, г) высаживаем пасс-ров, д) закрываем двери, е) уезжаем от основного КВ. 4. При постороннем питании на 12 поездном проводе двери в поезде не будут открываться ни из головной, ни из хвостовой кабины как от основного так и от резервного управления. Доложить ДЦХ, открыть двери вручную в каждом вагоне с помощью кранов выключения дверей, высадить пассажиров.

Двери открылись

Кратковременное К.З. на 31 поездном проводе ппрпроводе.

А-21 не выбивает, (К.З. на Д1)

Открываем двери из хвостовой кабины.

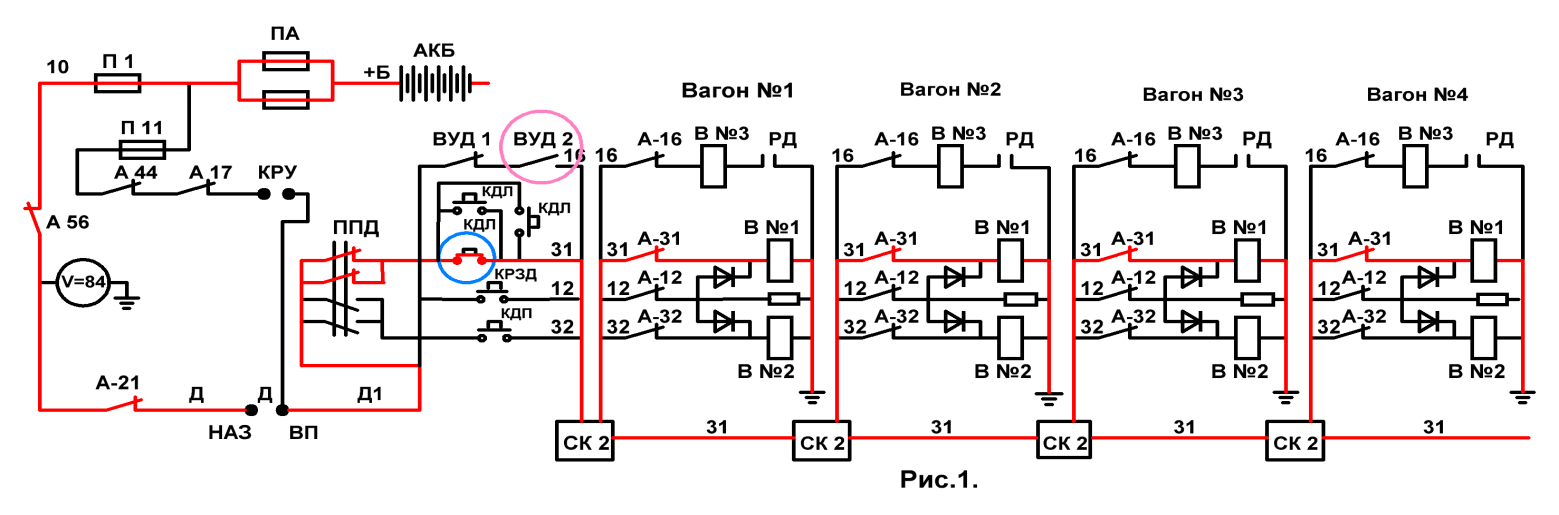

После отключения ВУД 2 и нажатии импульсной кнопки,, открытия левых дверей ’’ КДЛ, двери открываются по цепи: (Рис.1) +Б, ПА, П1, 10-й поездной провод, А 21, провод,,Д’’, кулачёк реверсивного вала Д, провод,,Д1’’, ППД, импульсная кнопка КДЛ, 31-й поездной провод, СК 2, и в каждом вагоне А-31, В №1,,земля ‘’. Двери открываются.

После нажатия импульсной кнопки КДЛ, двери в поезде не открылись.

Причины:

1. Неисправность кнопки,

2. ППД в ненадлежащем положении,

3. Нет напряжения на 10-м проводе,

4. Отключён (выбит) А-21,

5. Залипшая КРЗД (если пользовались),

6. Неисправность системы АСНП,

7. Неисправность кулачка Д,

8. Постороннее питание на 12 поездном проводе.

I. Действия машиниста: нажимает вторую импульсную кнопку КДЛ

Двери в поезде:

а) Открылись – Неисправную кнопку закрывает на флажок. Продолжает работу от второй кнопки КДЛ.

б) Не открылись -- Следовательно, первая кнопка исправна.

II. Действия машиниста: проверяет положение,, переключателя положения дверей ’’ (ППД).

а) ППД – в положении,, двери справа ’’.

Переключатель в положении,, двери справа ’’ может остаться после предшествующей станции с платформой с правой стороны или при самообороте на промежуточной или конечной станции, где переходной мостик был справа.

Переключает ППД в положение,, двери слева ’’и открывает двери.

б) ППД – в положении,, двери слева ’’.

III. Действия машиниста: проверяет наличие напряжения на 10 проводе.

а) Напряжения – нет.

Отсутствие напряжения на 10-м проводе по причине: К.З. на 10-м проводе, в следствии этого, отключаются А-56 или перегорают П1 на всём поезде.

Действия машиниста:

1) Докладывает ДЦХ и переходит на КРУ

2) Открывает двери,

3) Высаживает пассажиров,

4) Закрывает двери, по сигналу дежурной по станции,

5) Уезжает от КРУ.

б) Напряжение – есть.
