Практически, основную часть работы при решении задач САПР осуществляют проблемно-ориентированные пакеты. Они и по стоимости составляют основную часть затрат по приобретению программного обеспечения САПР. К этим пакетам относят все системы класса CAM, CAD, CAPP.
Структура проблемно-ориентированного пакета. На самом верхнем уровне находится программа-монитор (рисунок 33). Эта программа отвечает за взаимодействие САПР с операционной системой компьютера и пользователем. Она является центральным управляющим центром всей системы (программа - «начальник»).

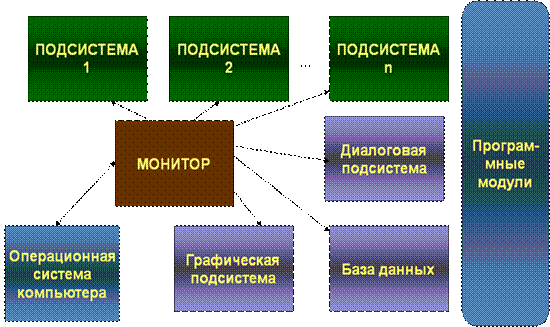

Рисунок 33- Структура проблемно-ориентированного пакета
Остальные подсистемы делятся на подсистемы общего назначения и проектирующие подсистемы. К первым относят графическую, диалоговую подсистемы и базу данных, ко вторым – все остальные подсистемы (1-n).
Монитор по очереди запускает работу проектирующих подсистем. При этом он организует их взаимодействие между собой и с подсистемами общего назначения. Каждая проектирующая подсистема выполняет часть всей работы по проектированию и передаёт свои результаты следующей проектирующей подсистеме. Последняя подсистема оформляет все результаты проектирования. Например, если это пакет для разработки NC-программ, то первой подсистемой будет подсистема ввода геометрии детали, затем будет работать подсистема расчёта эквидистанты и формирования перемещений инструмента, затем – подсистема технологических команд, затем подсистема-процессор, которая формирует унифицированную управляющую программу без привязки к конкретной системе ЧПУ. Она передаёт результаты в постпроцессор – подсистему, которая формирует NC-код управляющей программы для конкретного станка.
Разработчик САПР формирует библиотеку унифицированных программных модулей. Эти модули разрабатываются в кодах системы программирования, например в системе T-FLEX такой библиотекой является библиотека API-функций.
Подсистемы используют эти модули в своей работе. Можно сказать, что если подсистемы – специализированные, то программные модули – унифицированные.
