Перестановочные СЛМ

Этот вид модели используется для описания структуры технологических процессов, порядок выполнения операций в которых может быть различен. Такими процессами являются сборочные ТП, а также ТП сверлильно-расточной обработки.

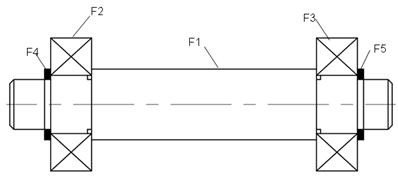

Рассмотрим перестановочную СЛМ на примере ТП сборки вала с подшипниками.

Рисунок 42 – Перестановочные модели

Перестановочные СЛМ описываются целым набором, графов каждый из которых подобен табличной СЛМ, так как описывает один вариант выполнения ТП.

Вариант 1

Вариант 2

Вариант 3

Рисунок 43 – Структурно-логические модели

Матрица взаимосвязи для перестановочной СЛМ одна единственная.

Таблица 5 - Матрица взаимосвязи

Матриц последовательности здесь несколько. Попробуйте их сформировать самостоятельно.
