Сетевая СЛМ

Рассмотрим сетевую СЛМ на примере ТП обработки зубчатых колес.

Рисунок 40 – Сетевые СЛМ: F1 – контур зубчатого колеса, F2 – базовое отверстие, F3 – шпоночный паз, F4 – зубчатый венец

В зависимости от исходной заготовки, габарита, точности выполнения зубчатого колеса, используемого оборудования возможны различные варианты выполнения ТП. Все они описываются одной СЛМ.

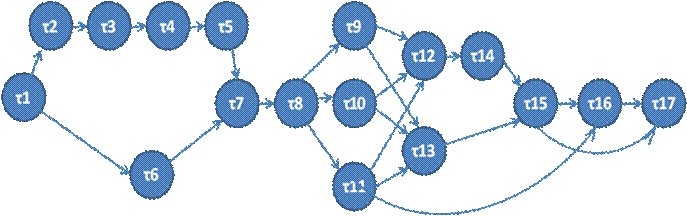

Рисунок 41 – Сетевая структурно-логическая модель: - заготовительная (контроль заготовки), , , , - операции по обработке базового отверстия и шпоночного паза в заготовке без отверстия (сверление, зенкерование, развертывание и долбление), - протягивание базового отверстия и шпоночного паза в заготовке с отверстием, , - черновое и чистовое точение контура зубчатого колеса, , , - операции по получению зубчатого венца (зубодолбление, накатка, зубофрезерование), , - операции термообработки ( -закалка колеса целиком, - закалка ТВЧ зубчатого венца), - отделка базового отверстия и торца, - зубошлифование, - притирка, - контрольная

Это далеко не полная модель процесса изготовления зубчатого колеса. Она может быть еще более усложнена, если, например, учесть, что зубонарезание колес с большим модулем выполняется за две операции – черновое нарезание и финишное, в то время, как для колес с маленьким модулем венец нарезается за одну операции. Возможны и другие варианты.

Описание этой сложной СЛМ также выполняется с помощью двух матриц.

Таблица 3 - Матрица взаимосвязи

Таблица 4 - Матрица последовательности
