Формирование обобщенной структуры

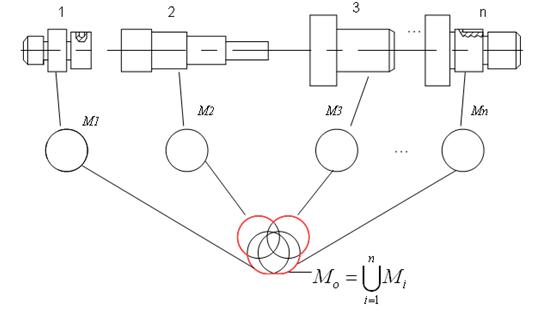

Рисунок 44 – Формирование обобщенной структуры

Каждая деталь из группы конструктивно подобных имеет свой собственный маршрут обработки, которому соответствует упорядоченное множество M _i. Часть технологических преобразований общая, а часть индивидуальная. Обобщенную структуру формируют как объединение множеств M _i маршрутов обработки всех n деталей, входящих в группу. Пересечению этих множеств соответствуют общие технологические преобразования, имеющиеся у всех деталей.

Обобщенная структура является средством для автоматизированного проектирования индивидуальных маршрутов. Она может содержать в себе такие операции и переходы, которые вместе никогда использованы не будут, поэтому конкретная деталь никогда не будет содержать в себе все технологические преобразования обобщенной структуры. Она нужна лишь для того, чтобы на основе описания детали можно было бы автоматически выбрать из нее нужные операции и переходы. Например, в обобщенную структуру могут попасть токарные операции точения в люнете и без люнета. Естественно, что в конкретный маршрут будет выбрано что-то одно.
