Принцип действия. Измерительные трансформаторы напряжения (ТН) по принципу действия и конструктивному выполнению аналогичны силовым трансформаторам

Измерительные трансформаторы напряжения (ТН) по принципу действия и конструктивному выполнению аналогичны силовым трансформаторам.

На рис. 6.1.1 изображен двухобмоточный измерительный трансформатор. Первичная обмотка w1 имеет несколько тысяч витков, вторичная w2 – несколько сотен. Буквой А(а) на схемах принято обозначать начало первичной (вторичной) обмотки, буквой Х(х) – конец. Напряжение вторичной обмотки можно определить как

, (6.1)

где – коэффициент трансформации измерительного трансформатора.

Рис. 6.1.1

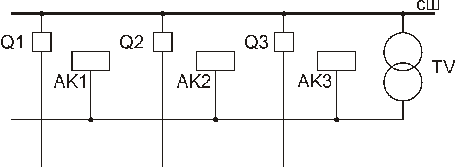

Для питания защит ТН могут устанавливаться на шинах электростанций и подстанций и питать защиты всех присоединений (рис. 6.1.2 а) или устанавливаться на каждом присоединении (рис. 6.1.2 б).

а) б)

Рис. 6.1.2


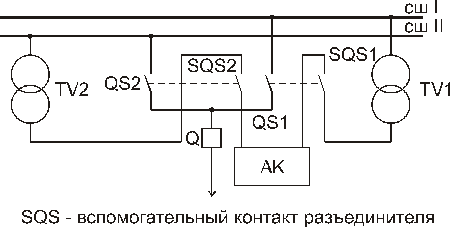

При переключении присоединений с одной системы шин на другую необходимо производить переключение питания её защит на ТН другой системы шин. Обычно такое переключение делается автоматически при операциях с разъединителями (рис. 6.1.3).

Рис. 6.1.3
