Трение при скольжении ползуна по горизонтальной плоскости

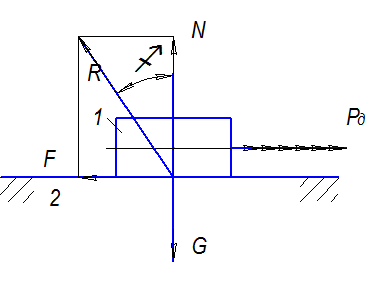

Поступательная кинематическая пара, состоящая из горизонтальной направляющей 2 и ползуна 1, показана на рисунке 3.14. Пусть на ползун 1, действуют следующие силы: P_Д - движущая, G - вес груза или нагрузка, действующая на ползун, N - нормальная реакция, F₀ - сила трения (касательная реакция) при покое. При движущемся ползуне вместо силы трения F₀ действует сила трения F при движении, причем , и полная реакция .

Рис. 3.14

Угол отклонения полной реакции от нормали в сторону, противоположную движению ползуна, называют углом трения.

Учитывая, что

, ,

то .

Следовательно, коэффициент трения равен тангенсу угла трения.
