Коэффициент полезного действия механизма


Механическим к. п. д. машины называют отношение абсолютного значения работы полезных сопротивлений АП.С. к работе движущих сил АД за период установившегося движения:

  (3.12)

Из уравнения движения машины при установившимся движении находим .

После подстановки в выражение (1) получим следующее выражение для к. п. д.:

,

где - коэффициент потерь.

К. п. д. тем больше, чем меньше работа вредных сопротивлений. Определив, например, мгновенные к. п. д. в двенадцати положениях рычажного механизма за один оборот установившегося движения, можно построить график функции . На практике обычно пользуются средним арифметическим значением к. п. д. за период установившегося движения:

.

Машина может иметь очень низкий мгновенный к. п. д. в отдельных положениях механизма. Мгновенный к. п. д. рычажного механизма можно выразить как отношение мощностей:

,

где NП.С. - мгновенная мощность сил полезного сопротивления для каждого положения механизма;

NД - мгновенная мощность движущих сил для соответствующего положения механизма.

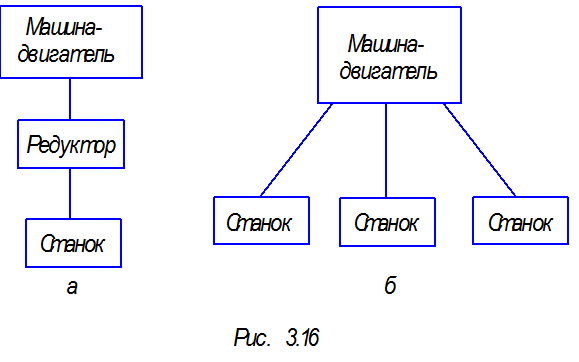

К. п. д. группы последовательно соединенных механизмов или машин. Ряд машин или механизмов, входящих в агрегат, может быть соединен последовательно (рис. 3.16 а), параллельно (рис. 3.16 б)




Общий к. п. д. машины при последовательном соединении механизмов равен произведению их к. п. д.

В общем случае

.

К. п. д. группы параллельно соединенных механизмов или машин. Это соединение характеризуется разветвлением общего потока энергии.

Общий к. п. д. равен:
