Вода в грунтах. Классификация видов воды в грунтах

Взависимости от того, в каком состоянии в грунтах находится вода, она классифицируется следующим образом: парообразная; связанная – прочносвязанная (гигроскопическая); рыхлосвязанная; свободная – капиллярная,; гравитационная. В твердом состоянии (лед); кристаллизационная и химически связанная (рис. 4.1.).

Парообразная вода. Наряду с другими компонентами в состав грунтовой атмосферы входит водяной пар. Обычно количество водяного пара в грунтах не превышает тысячных долей процента от общего веса грунта. Однако водяной пар играет большую роль в процессах, протекающих в грунтах, в силу того, что может свободно передвигаться в грунте при незначительной его влажности (что отличает его от всех других видов воды в грунтах), а также потому, что при конденсации пара на поверхности грунтовых частиц образуются другие виды воды.

Парообразная вода в грунте находится в постоянном динамическом равновесии с другими видами воды, например, с гигроскопической и с водяным паром в атмосфере. Парообразная вода способна при определенных условиях конденсироваться.

Возможность образования из парообразной воды других видов связана со способностью и интенсивностью адсорбции парообразной воды минеральными частицами.

Интенсивность адсорбции определяется различными факторами, в частности, она зависит от относительной упругости водяного пара. С ростом упругости количество адсорбируемой влаги возрастает. Около 50 % конденсационной воды адсорбируются поверхностью грунтовых частиц, а оставшаяся часть конденсируется в микропорах грунта, где она переходит в связанную воду.

Особенностью адсорбции водяного пара на поверхности грунтовых частиц является то, что помимо отдельных молекул формируются комплексы молекул водяного пара, а это сказывается как на количестве адсорбированной влаги, так и на интенсивности ее взаимообмена с грунтовой атмосферой и с атмосферой вообще.

Подвижность парообразной влаги в определенных условиях влияет на свойства грунтов, особенно глинистых, лессовых, где она воздействует на их естественную влажность.

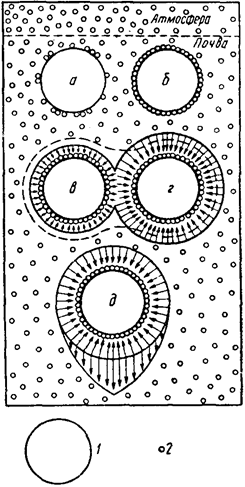

Рис. 4.1. Виды воды в грунтах (по А. Ф. Лебедеву):

1 - частицы грунта; 2 - молекулы воды в виде пара; а - частицы с неполной гигроскопичностью; б - частицы с максимальной гигроскопичностью; в и г - частицы с пленочной водой (вода движется от частицы г к частице в, окруженной более тонкой пленкой воды); д - частица с гравитационной водой

Связанная вода. Установлено, что минеральные частицы в почве и грунтах окружены рядом концентрических слоев воды. Слои воды удерживаются частицами молекулярными силами с различной силой в зависимости от того, насколько данный слой воды близок к минеральной частице: чем ближе, тем прочнее он с ней связан.

Связанная вода составляет более 40 % от всей воды, содержащейся в глинистых породах. Присутствие различных категорий связанной воды в грунтах любого состава резко изменяет их состояние и свойства.

По своим характеристикам связанная вода существенно отличается от свободной воды (в частности от той, которую мы знаем в обыденной жизни). Средняя плотность ее лежит в диапазоне 1,20–1,40 г/см³, и механическими способом удается уплотнить воду на доли процента, и обычно во всех расчетах в диапазоне нагрузок, возникающих в строительной практике, вода принимается как практически несжимаемая. Связанная вода перемещается в грунтах в сторону падения электрического потенциала, увеличения дисперсности грунта, большего содержания глинистых минералов, в сторону падения температур грунта. Связанная вода замерзает при температуре, близкой к -4 °С.

Связанную воду принято подразделять на прочносвязанную и рыхлосвязанную.

Прочносвязанная вода. Максимальное количество прочносвязанной воды в грунтах примерно соответствует максимальной гигроскопичности, т. е. той влажности грунта, которая образуется при адсорбции грунтовыми частицами парообразной влаги при относительной ее упругости, равной 100 %.

Прочносвязанная вода имеет несколько разновидностей, каждая из которых существенно влияет на свойства пород; например, так называемая вода базальных поверхностей глинистых минералов (поверхности, перпендикулярные ребрам и сколам их кристаллической решетки), образует вокруг глинистых частиц сплошные пленки воды, вследствие этого величина связи между отдельными частицами уменьшается, что ведет к снижению прочности глинистых грунтов. При полном содержании всех видов прочносвязанной воды, т. е. при влажности, близкой к максимальной гигроскопичности, указанная потеря прочности глинистыми грунтами весьма значительна.

Содержание прочносвязанной воды в дисперсных грунтах определяется их минералогическим составом, дисперсностью, степенью однородности, формой и характером поверхности минеральных частиц, а также составом обменных катионов в них.

В зависимости от комплекса факторов содержание прочносвязанной воды лежит в пределах 0,2–30 % (в монтмориллонитовых глинах содержание этой воды доходит до 20 %, а в каолинитовых всего около 1 %).

Рыхлосвязанная вода по своим свойствам существенно отличается от прочносвязанной, например, имеет плотность, близкую к плотности свободной воды. Рыхлосвязанная вода подразделяется на пленочную и осмотическую. Пленочная влага как бы облекает собой прочносвязанную и удерживается молекулярными силами в значительно меньшей степени, хотя природа ее взаимодействия с частицами весьма близка к поведению прочносвязанной влаги, но она подвижнее и диполи молекул воды в водной оболочке сориентированы относительно частицы грунта в значительной мере хуже. Суммарное содержание всех видов прочносвязанной и пленочной воды составляет влажность, которая называется максимальной молекулярной влагоемкостью грунтов W _м.м.в. Величина максимальной молекулярной влагоемкости показывает, какое количество связанной воды содержится в грунте под воздействием поверхностных сил притяжения грунтовых частиц. Максимальная молекулярная влагоемкость у песка в среднем около 1–2 %, а в монтмориллонитовых глинах может достигать почти 135 %.

Осмотическая вода образуется в результате проникновения молекул воды из грунтовых растворов. Этот вид воды весьма слабо связан с поверхностью грунтовых частиц, подвижность ее весьма близка к подвижности свободной воды и по структуре и свойствам практически от нее не отличается.

Наличие в грунтах осмотической влаги обусловливает, особенно в глинистых грунтах, их пластичность во вполне определенных для различных грунтов диапазонах влажности.

Свободная вода. Рассмотрим сначала капиллярную влагу.

Капиллярную воду подразделяют на три вида: 1) вода углов пор, 2) подвешенная вода, 3) собственно капиллярная вода.

Первый вид воды (вода углов пор или стыковая вода) иногда называют капиллярно-разобщенной водой или капиллярно-неподвижным состоянием свободной грунтовой воды. Этими названиями вполне четко характеризуется данный вид воды. Вода углов пор обычно образуется в местах соприкосновения – на контактах частиц – в виде отдельных капель, занимающих суженные части пор и ограниченных менисками воды. Содержание этого вида воды, например в песках, составляет 3–5 %, в супесях – 4–7 %., суглинках – 5–9 %. С ростом дисперсности количество воды до определенного предела растет.

При увеличении влажности грунта капиллярные поры могут быть полностью заполнены водой, в этом случае капиллярную воду подразделяют на собственно капиллярную и подвешенную воду (в зависимости от того, соединяется она с уровнем грунтовых вод или нет.)

Собственно капиллярная вода формируется за счет поднятия воды вверх от уровня грунтовых вод, образуя под грунтовыми водами в массиве грунта капиллярную кайму. Мощность капиллярной каймы определяется высотой капиллярного поднятия Н_к. Капиллярное поднятие зависит от ряда факторов, например, степени дисперсности, неоднородности грунта, его минералогического состава, формы и характера поверхности грунтовых частиц, плотности и пористости грунта (например, в песках она равна в среднем 0,50 м, а в супесях 1,5–2 м и других глинистых грунтах доходит до 2–3 м).

При уменьшении капиллярной воды в связи с высыханием грунта наблюдается ее восстановление благодаря подъему по капиллярным порам новых порций воды из водоносных горизонтов, подобно тому, как это происходит в капиллярной трубке, опущенной одним концом в воду.

Влажность грунта, у которого все капиллярные поры заполнены водой, называют капиллярной влагоемкостью, которая зависит от тех же факторов, что и высота капиллярного поднятия, а также специфической характеристики, как капиллярная пористость.

При промачивании грунтов сверху, например, при атмосферных осадках, при возведении грунтовых плотин гидромеханизацией или отсыпкой, при увлажнении и укатке грунта, а также в других случаях, возникающих в строительной практике, в грунтах образуется подвешенная вода. Наиболее часто формирование ее происходит в песках, как в однородных, так и слоистых их толщах. Образование подвешенной воды зависит от гранулометрического состава песка и его исходной влажности.

Наибольшее количество подвешенной влаги, которое может удерживаться грунтом, называют наименьшей влагоемкостью или водоудерживающей способностью грунта. Вся влага, которая поступает в грунт сверх величины наименьшей влагоемкости, стекает по порам в нижележащие слои массива или слоистой толщи грунта.

Капиллярная вода, подобно гравитационной воде, передает гидростатическое давление, по другим свойствам она имеет как сходства, так и различия, например, температура замерзания у нее, как и у связанной воды, может быть значительно ниже нуля (если капилляры d=1,6 мм; t _з = – 6,4 °С; при d=0 0,06 мм t _з= – 19 °С.)

Эта вода способна передвигаться за счет разности температур (от холода к теплу), растворять и переносить соли; при испарении воды эти соли кристаллизуются и этим разрушают структуру грунтов и строительных материалов, например, в дорожных одеждах.

Переходим к рассмотрению гравитационной воды, которую подразделяют на: 1) просачивающуюся и 2) воду грунтового потока.

Первый вид воды преимущественно располагается в зоне аэрации и перемещается под действием гравитационной силы сверху вниз. Зона аэрации – это часть грунтового массива, располагающегося между поверхностью земли и поверхностью грунтовых вод; в этой зоне грунт находится в трехфазном состоянии: минеральные частицы–воздух–вода.

Это движение продолжается до тех пор, пока вода не встретит на своем пути слой грунта, обладающий малой водопроницаемостью, водоупорный горизонт. После этого дальнейшее движение воды происходит под влиянием напора в виде потока грунтовых вод. Слой грунта, в котором движется вода грунтового потока, называют водоносным горизонтом.

В различных по степени дисперсности и неоднородности грунтах количество гравитационной воды может быть различным: так, в крупнообломочных грунтах (гравий, галечник) и в крупнозернистых песках гравитационная вода преобладает над другими видами воды.

Максимально возможное содержание в грунте связанной, капиллярной и гравитационной воды при полном заполнении его пор называют полной влагоемкостью грунта.

Вода в твердом состоянии. При температурах ниже нуля гравитационная вода замерзает и содержится в грунте в виде льда. Лед может формировать в грунте как прослои различной, иногда значительной мощности, так и рассеянные в его толще отдельные кристаллы. Кристаллический лед в большинстве случаев играет роль природного цемента, скрепляющего минеральные частицы друг с другом. Присутствие льда резко изменяет свойства грунта.

Свойства мерзлых рыхлых грунтов зависят от изменений температуры, особенно при колебаниях ее около 0 °С, так как вблизи этой границы резко меняется количество в грунте незамерзшей воды. Соотношение содержания незамерзшей воды и льда в грунте влияет на изменение большей части физических и химических свойств дисперсных мерзлых грунтов.

Резкое изменение строения грунтов происходит при миграции влаги и льдовыделении в процессе промерзания дисперсных, особенно глинистых, грунтов. Эти изменения влекут за собой естественное изменение физических и механических свойств грунтов. Следует иметь в виду то, что повторное замерзание и оттаивание дисперсных пород приводят к необратимым изменениям структуры (и в том числе степени дисперсности) и свойств этих пород, так, например, увеличивается количество свободной воды, возрастает фильтрационная способность, изменяется прочность, электрические и другие свойства.

Мерзлые грунты распространены в России широко, кроме того, значительные территории страны относятся к климатическим зонам, где грунты испытывают постоянное (ежегодное) сезонное промерзание –оттаивание.

Кристаллизационная и химически связанная вода. Кристаллизационная и химически связанная вода, часто называемая конституционной, участвует в формировании кристаллических решеток различных минералов. Так, вода входит в состав таких минералов, как гипс (CaSO₄ × 2Н₂О) и ряда других. Кристаллизационная вода, участвуя в построении кристаллической решетки минералов, сохраняет свою молекулярную форму.

Химически связанная вода входит в состав таких соединений, как гидроксиды (СаО ×Н₂О) или, например, лимонит (Fe₂O₃ × nН₂О). Эта вода не сохраняет своего молекулярного единства, однако более прочно, по сравнению с кристаллизационной, связана с другими молекулами кристаллических решеток.

Для того чтобы удалить химически связанную воду из минерала, его нужно нагреть примерно до 200 °С, а это может привести к распаду (разрушению) минерала.

В химически связанной воде, в отличие от кристаллизационной, в некоторых случаях ион водорода может замещаться ионом металла (Са, Mg, Na, К, Fe).

Химически связанная и кристаллизационная вода или одна из них присутствуют во вторичных минералах. Среди первичных минералов значительное количество безводных. Поэтому в глинистых грунтах вода, входящая в кристаллические решетки минералов, играет более значительную роль, чем в песчаных.
