Головка автосцепки


Головка автосцепки представляет собой литой стальной корпус, выполненный в виде полой прямоугольной коробки, которая спереди заканчивается буферным фланцем.

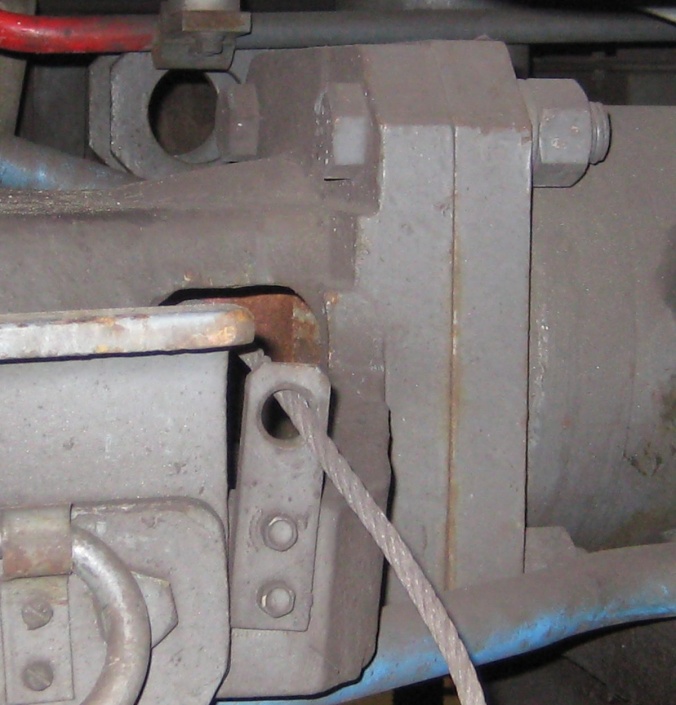

Рис 74. Соединение головки автосцепки с ударно-поглощающим аппаратом

На буферном фланце расположены выступающий конус и такого же профиля конусообразная впадина с проемами для деталей замка. Кроме того на буферном фланце имеются два отверстия диаметром 60 мм для клапанов воздухопроводов, расположенные одно под другим в середине по вертикальной оси буферного фланца.

Сзади коробка корпуса передней автосцепки вагона 81-740 расточена под цилиндрическую поверхность для установки стяжных полуколец, соединяющих головку с поглощающим аппаратом. Такая же проточка имеется и у передней части поглощающего аппарата. Оба эти фланца соединяются между собой стяжным хомутом (полукольцами).

Коробки корпусов задней автосцепки вагона 81-740 и обеих автосцепок вагона 81-741 имеют сзади соединительные фланцы. Такие соединительные фланцы имеют и передние части поглощающих аппаратов этих автосцепок. Фланцы соединяются стяжными болтами.




При затяжке болтов стяжного хомута передней автосцепки вагона 81-740 натяжные и соединительных болтов фланцев задней автосцепки вагона 81-740 и обеих автосцепок вагона 81-741 создается жесткое соединение головки с поглощающим аппаратом автосцепки.

При сцеплении вагонов выступы головок заходят во впадины встречных головок, чем и осуществляется жесткое фиксирование одной головки относительно другой.
