Накатные суда


Накатные суда называют по-разному: суда с горизонтальной грузообработкой (СГГ), суда типа Ro-Ro (от «roll on / roll off» – вкатывать/выкатывать) или просто ролкеры. Это суда, погрузка и разгрузка

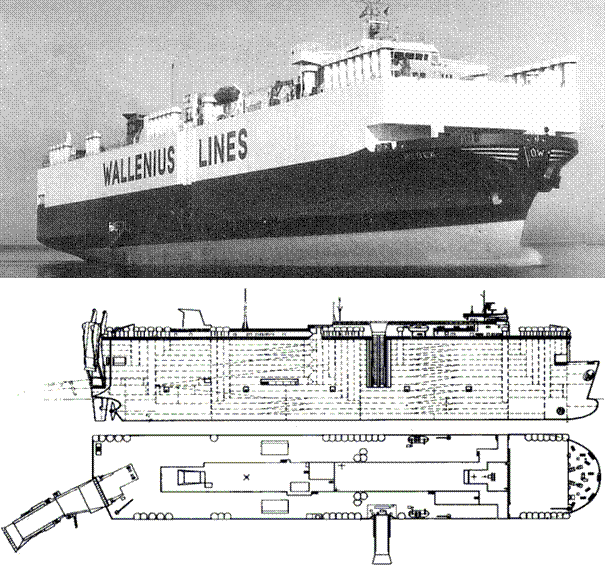

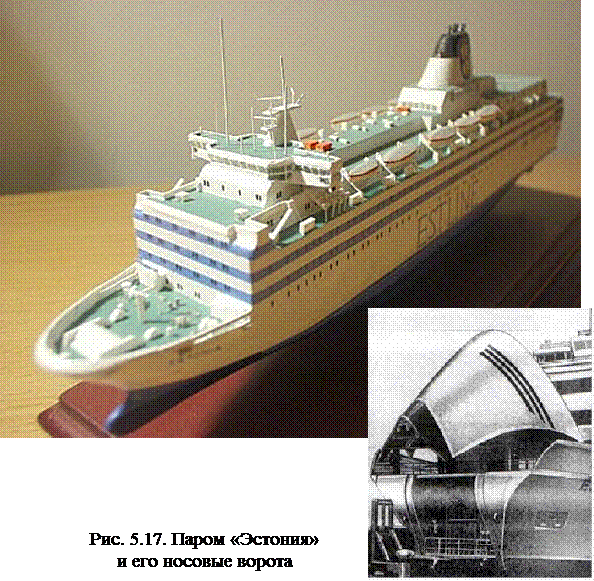

которых осуществляется преимущественно или исключительно через ворота - лацпорты в оконечностях или бортах по сходням, которые называются аппарелями или рампами (рис. 5.17, 5.18). Перевозят эти суда автомобили, трейлеры, вагоны и т.п. – то есть грузы на колёсах. Распространены грузопассажирские суда (паромы – рис. 5.19, 5.20), а также контейнеровозы – ролкеры (типа «Con-Ro» - рис. 5.21).

Ролкеры имеют много палуб, как правило, сплошных (без люков для вертикальной грузообработки), однако с вырезами и наклонными съездами – пандусами или лифтами для перемещения между палубами (рис. 5.22). Необходимость более полного использования площади палуб для размещения колесных грузов и свободы маневра требует отказа от поперечных переборок и других конструкций, препятствующих размещению и передвижению внутри корпуса.

Отсутствие переборок может привести к быстрому затоплению судна. Самые известные и трагические катастрофы паромов, это гибель Princess Victoria (1953 год, 132 человека погибли), Toya Maru (1954 год, 1178 человека погибли), Herald of Free Enterprise (1987 год, 193 человека погибли), и Estonia (1994 год, 750 человек погибли). Все четыре случая связывает одна общая главная причина гибели – затопление. Для обеспечения непотопляемости на ролкерах применяются двойные борта (обычно до уровня главной палубы), но в упомянутых катастрофах вода поступала в основном через негерметичные палубы и носовые ворота.

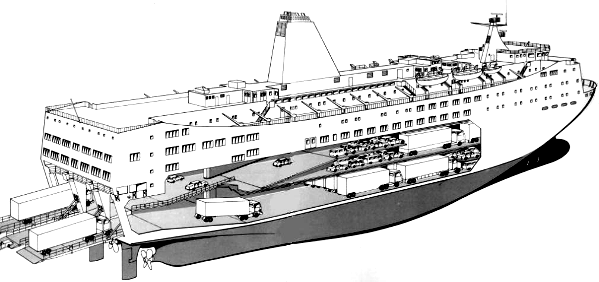

Рис. 5.18. Автомобильно-пассажирский паром «Kronprincessa Victoria»

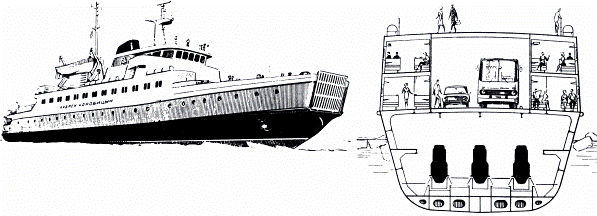

Рис. 5.19. Автомобильно-пассажирский паром «Андрей Коробицын»

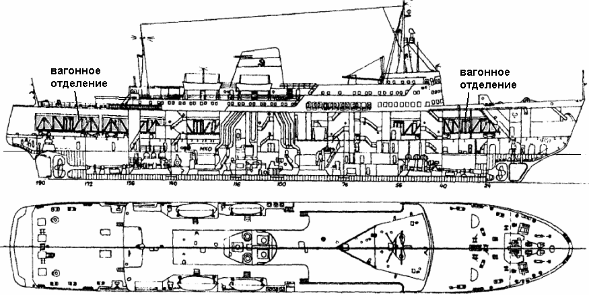

Рис. 5.20. Железнодорожно-пассажирский паром «Сахалин»

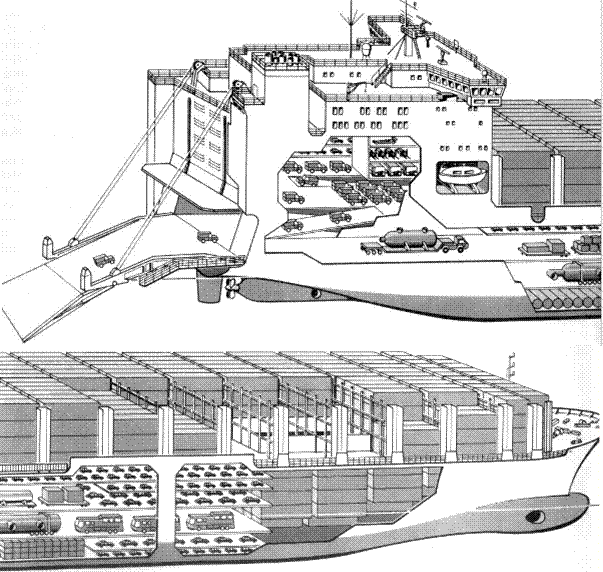

Рис. 5.21. Контейнерно-накатное судно «Atlantic Companion»

Отсутствие поперечных переборок на накатных судах приводит к проблемам с обеспечением их жёсткости и прочности на действие поперечных и крутящих нагрузок, которые частично решаются применением двойных бортов. Прочность палуб, не опирающихся на переборки, обеспечивается рамными бимсами.

Для уменьшения пролёта рамных бимсов при большой ширине палуб могут устанавливаться промежуточные опоры в виде одного – трёх
карлингсов, поддерживаемых рядами пиллерсов. Однако пиллерсы мешают движению по палубам, поэтому их количество не должно быть большим.



Рис. 5.22. Паром «Madame Butterfly»

Система набора палуб – продольная (рис. 5.23). Это объясняется не столько необходимостью обеспечения общей продольной прочности (на обычных сухогрузах нижние палубы обычно имеют поперечную систему набора), сколько характером нагрузки от колёс – она близка к сосредоточенным усилиям, динамически изменяющимся вдоль судна.

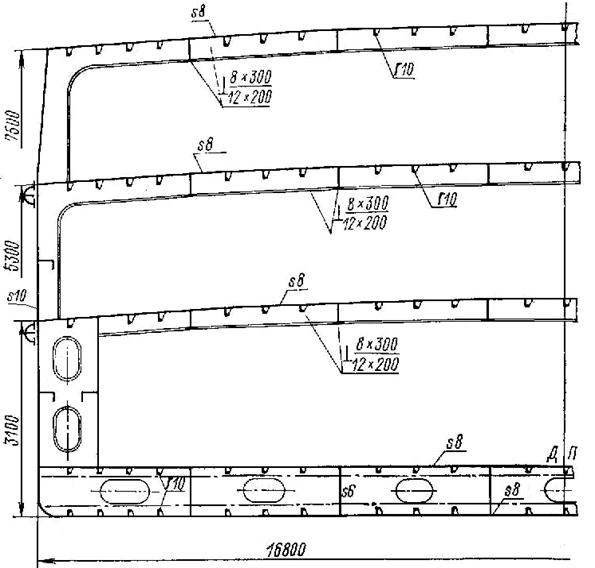

Рис. 5.23. Мидель-шпангоут речного судна для перевозки


легковых автомобилей /16/
