Контейнеровозы

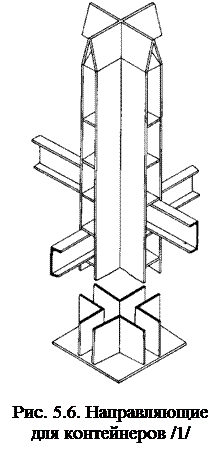

Суда - контейнеровозы предназначены для перевозки грузов в контейнерах. Контейнерные перевозки начали интенсивно развиваться после введения в 1964 г. Международной организацией по стандартизации (ISO) стандарта на размеры контейнеров. Появилась возможность проектировать размеры и конструкцию корпуса судна под конкретные контейнеры. Нагрузка от контейнера сосредоточена по его опорам (в углах, которые фиксируются специальными направляющими стойками – рис. 5.6), поэтому эти точки должны располагаться над районами пересечения рамных связей корпуса (флоров и днищевых стрингеров). Исходя из этого требования, выбираются шпации корпуса.

Несмотря на потери на перевозку самих контейнеров, провозная способность контейнеровоза в два раза выше провозной способности обычного сухогрузного судна, в первую очередь, из-за сокращения времени стоянки судна под грузообработкой. С постройкой специальных контейнерных терминалов в портах производительность труда увеличилась в 8 - 10 раз. Если до середины XX в. все генеральные грузы перевозились универсальными сухогрузами, то в настоящее время основная масса таких грузов перевозится в контейнерах. Классические морские сухогрузы постепенно уходят в историю.

Существует два основных типа контейнеровозов (рис. 5.7): для местных перевозок (так называемые фидерные – рис. 5.8) и океанского плавания большой контейнеровместимости (более тысячи контейнеров –
рис. 5.9, 5.10). По мере развития контейнеровозов наблюдается тенденция роста их вместимости. Некоторые суда по размерам приближаются к крупнотоннажным танкерам и балкерам, а вместимость их достигает 8 тыс. контейнеров.

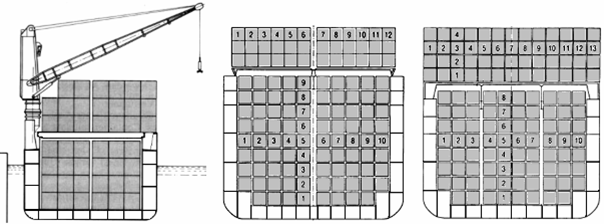

Рис. 5.7. Схема расположения контейнеров на контейнеровозах:

а - фидерном, оборудованном кранами; б – океанском, постройки
70-х годов; в – океанском современной постройки

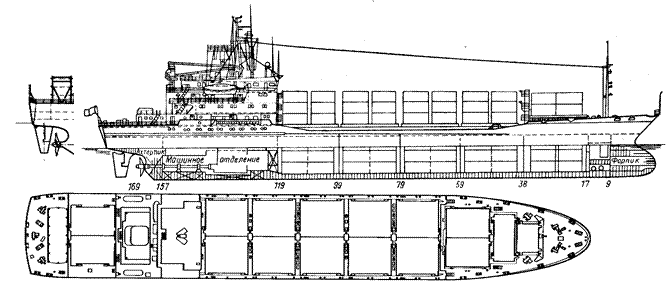

Рис. 5.8. Контейнеровоз «Александр Фадеев» (после модернизации)

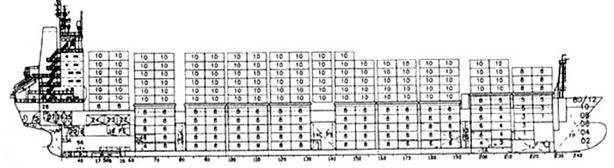

Рис. 5.9. Контейнеровоз «Капитан Гаврилов»

Рис. 5.10. Контейнеровоз типа «Владивосток»

Современные контейнеровозы характеризуются полным раскрытием палубы, наличием специальных ячеистых конструкций для фиксации контейнеров, острыми обводами корпуса и большой долей груза (до 60 %), перевозимого на палубе.

Для обеспечения общей прочности и жёсткости корпуса применяются большие толщины палубного стрингера, двойные борта, непрерывные продольные комингсы люков, продольная система набора палубы и верхней части борта.

Для повышения эффективности эксплуатации контейнеровозов
увеличивают количество ярусов контейнеров на палубе (до восьми, в проектах – до девяти). В результате возникают большие нагрузки на люковые закрытия, а при качке судна – боковые нагрузки, которые могут привести к разрушению креплений и срыву контейнеров за борт (при укладке более шести ярусов контейнеров опасным может быть шторм в 6 баллов).

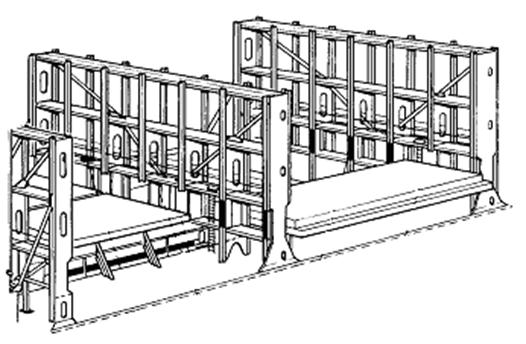

Для фиксации контейнеров на палубе используют найтовы, а в последнее время - более надёжные ячеистые конструкции, несущие вертикальные направляющие стойки для палубных контейнеров (рис. 5.11).

В последние годы появились большие контейнеровозы без люковых закрытий, у которых направляющие продолжаются из трюма и возвышаются над палубой, что позволяет увеличить вместимость судов и сократить время грузовых операций. Такие суда снабжены мощными насосами для осушения открытых трюмов при их заливании в шторм или в дождь
(рис. 5.13).

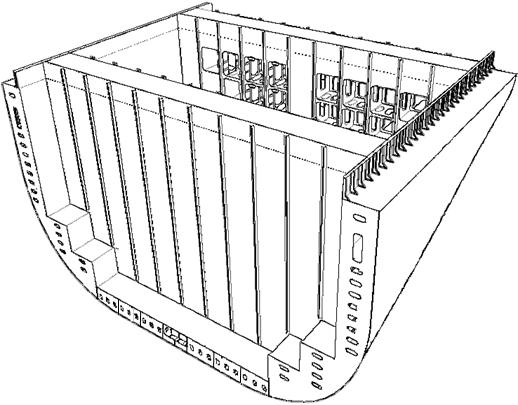

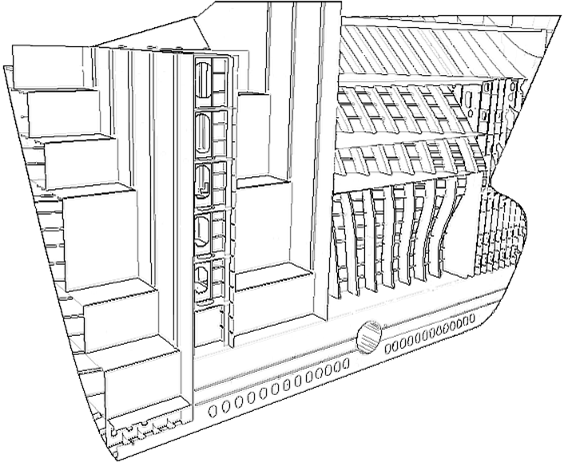

На рис. 5.12 – 5.16 приведены примеры конструкций контейнеро-возов.
