Промысловые суда прежде всего составляют флот рыбной промышленности, хотя в последнее время появляются суда для других видов морского промысла (добыча различных видов морских ресурсов, главным образом – нефтепромысел). Рыбопромысловые суда можно представить
четырьмя основными группами /17/: добывающие (сейнеры, траулеры, зверобойные, суда для добычи нерыбных морепродуктов и др.); обрабатывающие (рыбозаводы, производственные рефрижераторы и др.); приёмно-транспортные рефрижераторы; вспомогательные (рыбоохранные, научно-исследовательские, снабженцы, буксиры и пр.).
Основу добывающих судов составляют сейнеры (для ловли рыбы кошельковым неводом, выбираемым с борта – рис. 6.13) и траулеры (для ловли тралом, выбираемым с кормы - рис. 6.14). На рис. 6.15, 6.16 представлены типичные конструкции сейнера и траулера. Большинство сейнеров относится к малым (длиной до 35 м), реже – к средним рыболовным судам (длиной до 65 м). Траулеры могут быть различных размеров: от
малых (для прибрежного лова) до больших морозильных (БМРТ) и супертраулеров длиной более 100 м (для океанского промысла). Для выборки трала корма траулера имеет специфичную форму с наклонным слипом или округлым полуслипом (рис. 6.17). Для повышения мореходности на волнении сейнеры и траулеры часто имеют высокий бак или седловатость палубы (рис. 6.18).
|
|

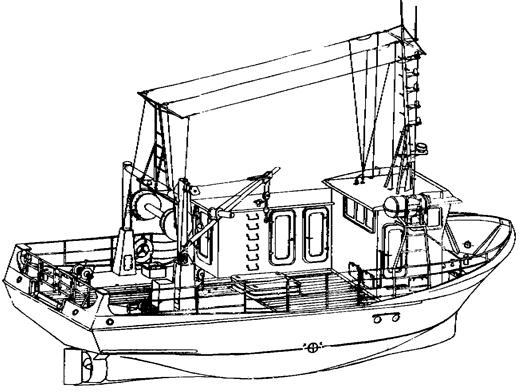

Рис. 6.13. Малый рыболовный сейнер

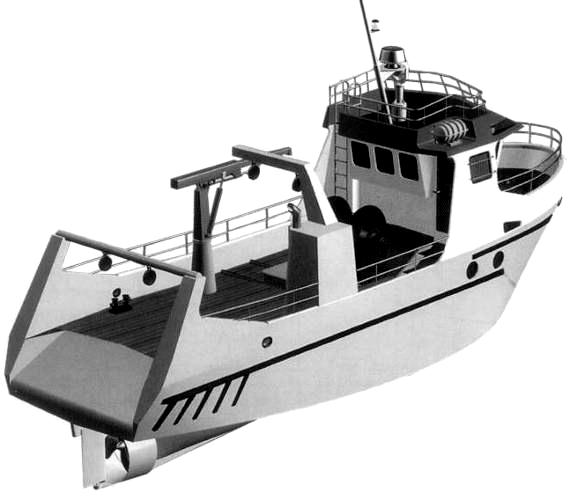

Рис. 6.14. Малый рыболовный траулер
Наиболее крупными судами обработки для океанского экспедиционного промысла являются плавучие промысловые базы или рыбозаводы – суда, сочетающие функции рефрижератора, танкера (для снабжения топливом всех судов экспедиции), пассажирского судна, завода по выпуску мороженой продукции, консервов и пр. Особенностями их конструкции является большое количество переборок и палуб, системы пиллерсов, длинные надстройки или рубки, опирающиеся на продольные переборки и участвующие в общем продольном изгибе корпуса (рис. 6.19, 6.20).
Приёмно-транспортные суда принимают и перевозят рыбную продукцию, а также снабжают суда в районе промысла топливом, водой, провизией и промысловым снаряжением. Эти суда конструктивно аналогичны транспортным рефрижераторным судам. Они имеют несколько палуб, небольшие грузовые люки, отдельные трюмы или цистерны для различных видов грузов.

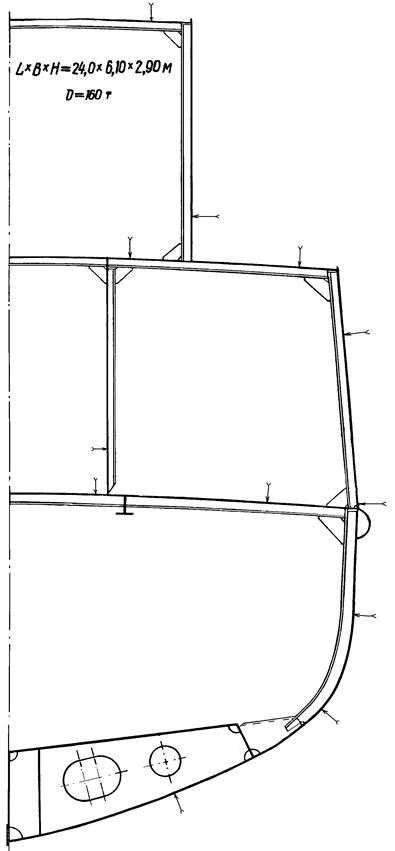

Рис.6.15. Мидель-шпангоут сейнера

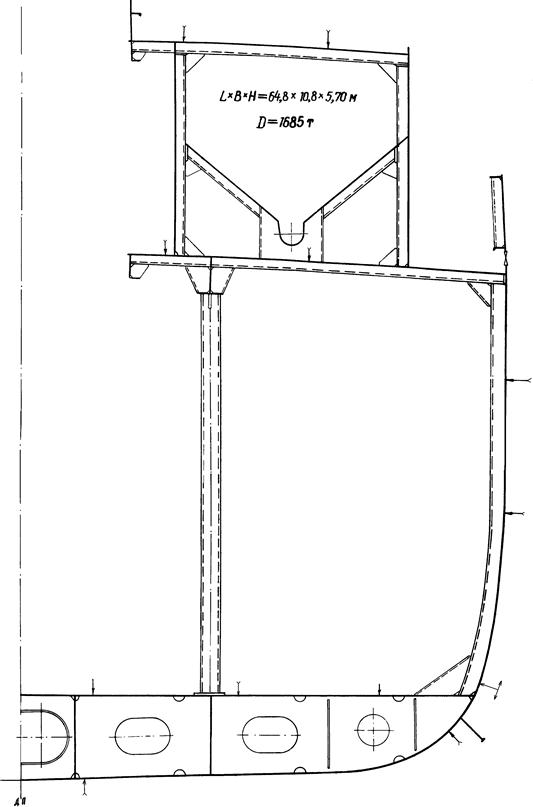

Рис.6.16. Мидель-шпангоут траулера
Рис.6.17. Слип и полуслип траулеров /17/
Рис. 6.18. Рефрижераторный сейнер-траулер «Альпинист»
Рис. 6.19. Мидель-шпангоут рефрижераторного судна
(разрез по бракетному флору)

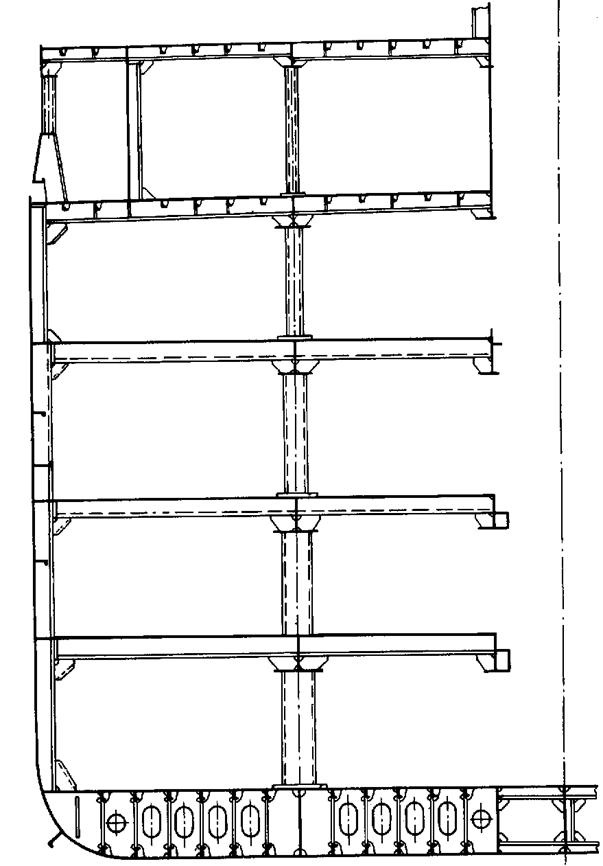

Рис. 6.20. Мидель-шпангоут рыбообрабатывающего судна /17/
|
|
