Назначение высоты фундамента

Если проектируется сборный фундамент, то высота его определяется размерами блоков из которых он составляется. Если проектируется монолитный ж/б фундамент, то предварительно можно назначить его экономичную высоту по формуле:

Где:

· - размеры сечения колонны

· К – коэффициент экономичности, определяемый из таблицы:

Таблица 7

		1,25	1,5	1,75	2,0	2,25	2,5	2,75	3,0
K	0,28	0,31	0,32	0,33	0,34	0,35	0,36	0,37	0,38

При этом, если высота м, фундамент одноступенчатый, при м – двухступенчатый, при – трехступенчатый.

Высота ступеней принимается равной 30 ÷ 40 см. Если фундамент проектируется под сборную колонну, то высота ступени может быть назначена из конструктивных соображений:

· - при центренном нагружении

· - при внецентренном нагружении

Для сборных ленточных фундаментов высоту принимают исходя из размеров плиты, на которую устанавливают несколько рядов (в зависимости от глубины заложения) стеновых блоков. Причем ширина стеновых блоков должна быть соразмерна с толщиной стены.

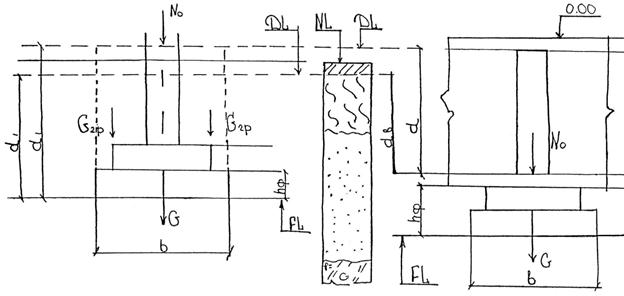

Рисунок 7

Расчетная схема №1 Расчетная схема №2
