Назначение и классификация соединений

Клиновым называют разъёмное соединение затягиваемое или регулируемое с помощью клина. Клиновые соединения, затягиваемое или регулируемое с помощью клина. Клиновое соединение представляет собой соединение стержня со втулкой рис. 7.1. Стержень имеет поперечный клиновой паз с углом, равным углу клина, а втулка имеет паз постоянного сечения. Забивая клин или перемещая его посредством винта, затягивают клиновое соединение.

а б

Рис. 7.1 Клиновые соединения стержня со втулкой:
сопряжение по цилиндрической поверхности и по торцу (а),
по конической поверхности (б)

Достоинства клиновых соединений заключается в простоте конструкции, быстроте сборки и разборки, возможности создания больших усилий затяжки.

К недостаткам клиновых соединений относятся не технологичность конструкции, ослабление основных деталей прорезями для установки клина и необходимость в ответственных случаях устройств, стопорящих клин.

Указанные недостатки ограничивают применение клиновых соединений. Они всё же находят применение там, где удобство и быстрота сборки и разборки имеют решающее значение например, в зажимных устройствах станков.

В клиновых соединениях применяют почти исключительно односкосные клинья. Рабочие поверхности клиньев с цилиндрическими или плоскими фасками рис. 7.2.

Уклоны рабочей поверхности клина в зависимости от назначения назначают в пределах 1:100; 1:40; 1:10; 1:4.

Шрифты предназначены для точного взаимного фиксирования деталей, но могут применяться в качестве крепёжных и предохранительных элементов.

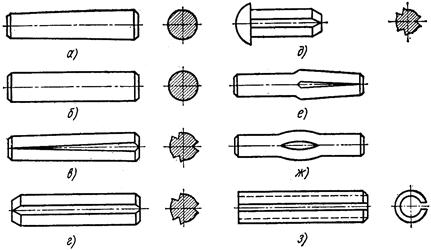

Рис. 7.2 Основные типы штифтов

Шрифты изготавливают из стали марок 45, 15, А12, 35, а также из пружинной стали. Шрифты устанавливают в отверстия, которые в деталях обработаны совместно, и в проектном положении они удерживаются за счёт сил трения, а иногда концы штифтов расклёпывают.
