Построение двумерного графика одной функции


Рассмотрим пример построения двумерного графика на примере функции sin(x)3. Процесс построения графика осуществляется по следующему алгоритму:

1) вводится функция, т.е. набирается формульный блок: sin(x)^3

2) на панели математических знаков необходимо выбрать панель Graph(Графики), затем выбрать кнопку с изображением двумерного графика – на экране появится шаблон графика (рис. 16) с уже введенной по оси Y функцией;

3) в место ввода шаблона по оси Х вводится имя независимого аргумента – х, далее, нажав клавишу Enter, автоматически выводится график функции.

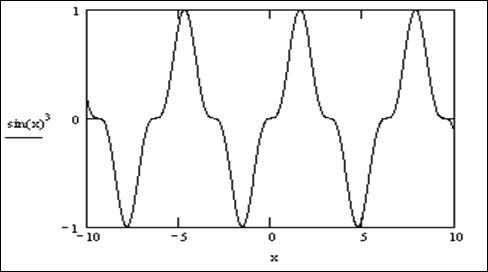

Рис. 16. Фрагмент MathCAD-документа:

результат построения графика функции sin(x)3

Система MathCAD позволяет изменять размеры графика и перемещать их по рабочему листу. Принципы выполнения данных операций аналогичны подобным операциям, выполняемым, к примеру, в MS Word.
